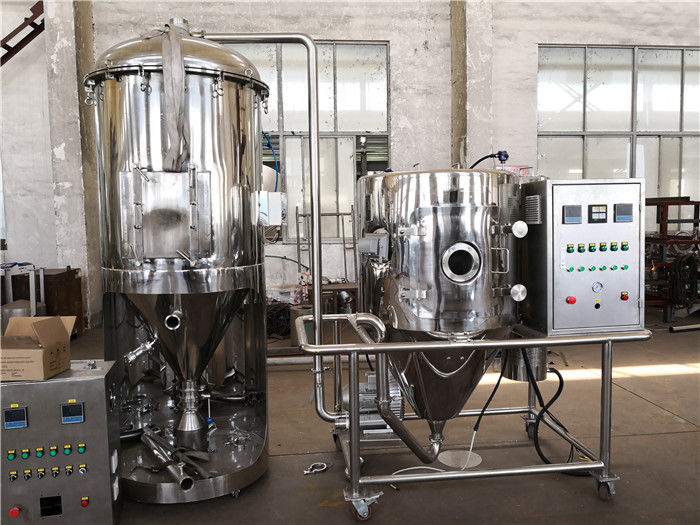

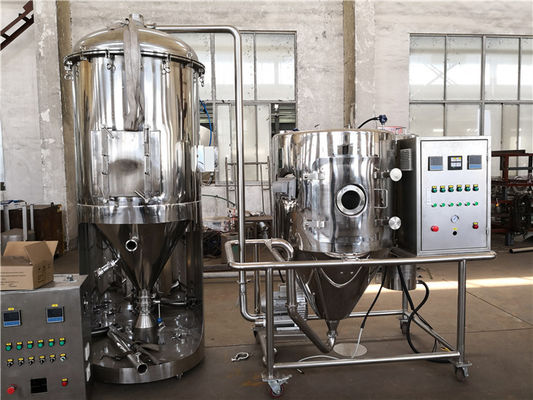

Macchina asciutta del mulinello di materiale da costruzione 50000kg/H GPL

Descrizione di prodotto

Essiccatore di spruzzo rotatorio di serie di GPL/centrifugo standard



Descrizione generale della pianta

L'essiccaggio per polverizzazione è la tecnologia più ampiamente usata nella produzione industriale che usa il liquido per essiccazione e granulazione ed è il più adatto a produrre la polvere solida o i prodotti granulari dai materiali liquidi, quali le soluzioni, le emulsioni, le sospensioni e le paste pompabili.

Le serie di PSD di essiccatori a spruzzo farmaceutici di precisione sviluppati dalla nostra società non hanno il bell'aspetto, l'alta qualità e deterioramento dei prodotti dell'obiettivo dopo l'essiccamento, che inevitabilmente notevolmente migliorerà i benefici economici della fabbrica.

Questa serie di pianta può essere utilizzata estesamente nell'industria chimica, petrochimica, metallurgica, ceramica, leggera, in alimento, nel materiale da costruzione e farmaceutico e nelle industrie chimiche di silvicoltura e nell'industria biochimica ecc…



Materiale:	ACCIAIO AL CARBONIO DI SUS316/SUS304/, ECC	Fonte di calore:	Vapore/gas/diesel elettrico/naturale/ecc.
Capacità:	10-10000kg all'ora	Evaporazione dell'acqua:	5-5000kg all'ora
Impiegati:	120-600 ' C	Essiccamento del modello:	Essiccazione continua
Documento:	QUOZIENTE D'INTELLIGENZA/OQ/PQ DI FAT/	Certificato:	CE/UL /CU-TR
Controllo:	HMI & BOTTONE	Modo d'atomizzazione:	Atomizzatore rotatorio
Alta luce:	macchina più asciutta dell'alimento, impianto di essiccazione dello spruzzo





Principio di funzionamento

L'essiccatore di spruzzo centrifugo ad alta velocità di serie di GPL adotta l'atomizzatore centrifugo ad alta velocità del disco sulla cima dell'essiccatore per atomizzare simultaneamente l'alimentazione nelle goccioline fini del tipo di foschia ed il calore di comportamento & scambio di massa con l'aria calda che entra nella torre con una distribuzione speciale in una pista di corrispondenza del movimento ed evapora l'acqua estremamente in un periodo ridotto formare un prodotto secco polveroso uniforme.



Profilo trattato

Dopo filtrato e riscaldato l'aria prendpartee al distributore commerciale dell'aria sulla cima dell'essiccatore. L'aria calda prendpartee al locale essiccatoio nella forma a spirale ed uniformemente. Passando tramite lo spruzzatore centrifugo ad alta velocità sulla cima della torre, il liquido materiale girerà e sarà spruzzato nelle perle liquide della foschia estremamente fine. Con il periodo ridotto stesso di contatto dell'aria del calore, i materiali possono essere asciugati nei prodotti finiti. I prodotti finiti saranno scaricati continuamente dal fondo della torre d'essiccamento e dei cicloni. Il gas di scarico sarà scaricato tramite l'aspiratore.



Vantaggi di questa pianta nelle tecnologie della trasformazione



È descritto con il processo di secchezza rapido, l'alta efficienza, una condizioni di funzionamento della buona pianta e un livello di controllo di automazione avanzata ed ecc., As

possono fornire una forte garanzia di tecnologia della trasformazione per ottenere il livello di alta qualità del prodotto dell'obiettivo e possono mantenere il colore, la fragranza ed il gusto del prodotto e una buona disperdibilità, una fluidità, una solubilità, un'uguaglianza e un'elevata purezza.



La velocità di secchezza è veloce e l'area del liquido materiale notevolmente è aumentata dopo atomizzazione. Nel flusso di aria calda, 95%-98% dell'acqua può essere evaporato immediatamente ed il tempo d'essiccamento è soltanto alcuni secondi, quindi questa pianta è particolarmente adatta ad essiccazione dei materiali sensibili al calore.



Il processo di produzione è semplificato ed è conveniente da funzionare e controllare. Per i liquidi con un tenore d'acqua di 40-60% (fino ad un massimo di 90% per i materiali speciali), possono essere asciugati nei prodotti della polvere contemporaneamente, senza schiacciare e schermare dopo essiccazione ed il processo di produzione è ridotto e la purezza del prodotto è migliorata.



Quando la dimensione delle particelle e la distribuzione dei prodotti finiti, dei contenuti idrici residui, della densità di massa e della forma della particella devono rispettare la norma precisa, l'essiccaggio per polverizzazione è una delle tecnologie desiderate.



Nella pratica di produzione, cambiando le condizioni di gestione per regolare i parametri trattati, all'interno di certa gamma, è conveniente controllare e dirigere la dimensione delle particelle del prodotto, la densità alla rinfusa, l'umidità, ecc…



Inoltre, dopo essere stato riscaldante e fondentesi, la pianta può anche essere fatta domanda per la freddo-formazione e la granulazione per alcuni materiali speciali della cera del polietilene, del biofertilizzante, del fertilizzante composto, ecc…



Descrizioni di funzione



1. Componenti del centro dell'atomizzatore: Tutti i cuscinetti di alta precisione (cuscinetti di SKF, la Svezia), lo a vuoto del ≤ 5μm di valore di vibrazione, ≤ 15μm di valore di vibrazione dell'annuncio;

2. Operazione senza difficoltà: fino a 7.000 ore o più;

3. Quantità d'alimentazione totale dell'atomizzatore: 1-50,000kg/h;

4. Sistema di controllo elettrico: sottolivelli, dimensione, varietà di opzioni di controllo per soddisfare le esigenze differenti; approccio classico di logica; sistema di simulazione trattata dinamico; Programmazione di software speciale di FX-DU/WIN-C; Controllo dello SpA; monitoraggio di configurazione; controllo operativo del touch screen di interfaccia uomo-macchina;

5. L'asciugatrice farmaceutica può aggiungersi: scuotendo, spazzando gas, rivestimento di raffreddamento ed altri dispositivi, convoglianti tutti conformemente ai requisiti di GMP.



Introduzione ai sistemi principali di configurazione della pianta



Per l'essiccatore di mulinello ad alta velocità di serie di GPL, consiste del delivery system dell'alimentazione, sistema per il filtro dell'aria ed il riscaldamento, il sistema d'atomizzazione dell'alimentazione, l'essiccatore, il sistema per aria che esaurisce ed il prodotto che si raccoglie, sistema di controllo elettrico ecc, la descrizione per ogni sistema è come segue:



1. Il delivery system liquido consiste del carro armato liquido, il filtro magnetico, pompa ecc quanto a per assicurare il liquido prendpartee all'atomizzatore uniformemente.

sistema di filtraggio 2.Air e sistema di riscaldamento



Prima che l'aria fresca prendpartea al radiatore, dovrebbe passare tramite il filtro da Pre&post in primo luogo e poi entrare nel radiatore per riscaldare. Per il metodo di riscaldamento, c'è radiatore elettrico del vapore del radiatore, fornace di gas ecc. Quale metodo scegliere dipende dagli stati del sito di cliente. Per assicurare il medium di secchezza per prendparteere all'essiccatore con elevata purezza, l'aria riscaldata dovrebbe passare tramite il filtro da alta efficienza prima entra nell'essiccatore.



3. Sistema d'atomizzazione

Il sistema d'atomizzazione consiste dell'atomizzatore centrifugo ad alta velocità con l'invertitore ecc. La polvere dall'atomizzatore centrifugo ad alta velocità è fra 40-120 micron.



4. Sistema dell'essiccatore



L'essiccatore consiste delle coperture a spirale, distributore commerciale dell'aria calda, principale

torre e montaggi pertinenti.

a) Il distributore commerciale a spirale dell'aria calda e delle coperture: il distributore commerciale a spirale dell'aria calda e delle coperture alla presa d'aria della cima della torre può regolare l'angolo di rotazione del flusso d'aria secondo lo stato specifico, guidare il flusso d'aria dentro la torre efficacemente ed evitare il bastone materiale sul wall.in il mezzo là è la posizione per l'installazione dell'atomizzatore.

b) Torre d'essiccamento: La parete interna è strato dello specchio di SUS, annuncio saldato tramite la saldatura ad arco. L'isolamento è lana di roccia.

c) La torre è porta di visualizzazione e della botola quanto a conveniente pulire e mantenere la torre. Per l'interfaccia trasversale del corpo della torre, il gomito del tubo è progettazione di estremità dell'arco, riduce l'angolo morto; tipo sigillato.

d) La torre principale è fornita di martello pneumatico, controllato l'impulso e colpendo la torre d'essiccamento principale tempestiva quanto a per evitare il bastone della polvere sulla parete.



5. Esaurire dell'aria e sistema di raccolta del prodotto

Per il sistema di raccolta del materiale, ci sono parecchi tipi. Quale il ciclone, filtro da cyclone+bag, filtro a sacco, impianto di lavaggio del ciclone +water ecc. Il metodo è secondo la proprietà materiale stessa. Per il sistema di filtrazione per l'aria dello sbocco, abbiamo filtro a richiesta.



6. Sistema di controllo elettrico

HMI+PLC, ogni parametro può essere visualizzato sullo schermo. Ogni parametro può essere controllato facilmente e registrato.



Diagramma di flusso (1)





Diagramma di flusso (2)

Passi in rassegna delle parti principali della pianta:



Atomizzatore: Il meccanismo di raffreddamento alla cima della torre riduce la temperatura della parete interna della torre; le innovazioni tecniche di queste misure pratiche ed efficaci risolvono i problemi pratici ed inoltre rappresentano un altro salto tecnologico nel problema di essiccamento degli estratti della medicina di cinese tradizionale.



Caratteristiche dell'atomizzatore rotatorio



◆La velocità di secchezza è alta quando atomizza il liquido materiale, l'area del materiale aumenterà notevolmente. Nel flusso ad aria calda, 95%-98% dell'acqua può essere evaporato ad un momento. Il completamento dell'essiccazione richiede soltanto parecchi secondi. Ciò è particolarmente adatta ad asciugare il calore ed i materiali sensibili.

◆I suoi prodotti finiti possiedono la buone uniformità, abilità di flusso & solubilità. Ed i prodotti finiti sono alti nella purezza e buoni nella qualità.

◆Il processo di fabbricazione è semplice e l'operazione ed il controllo sono facili. Il liquido con i tenore d'acqua di 40-60% (per i materiali speciali, i contenuti potrebbero essere fino a 90%) può essere asciugato una volta nei prodotti della particella o della polvere un momento. Dopo il processo di secchezza, non c'è esigenza del fracassare e della separazione, in modo da ridurre le procedure dell'operazione nella produzione e migliorare la purezza del prodotto. Il diametro della particella del prodotto, la scioltezza ed il contenuto idrico possono essere regolato through cambiando il termine dell'operazione all'interno di certa gamma. È molto conveniente da controllare e funzionare.



Distributore commerciale dell'aria calda (cioè voluta dell'aria calda e distributore commerciale dell'aria calda): attraverso la camera a spirale logaritmica del flusso d'aria, l'aria calda si distribuisce uniformemente nella direzione circonferenziale; ci sono due gruppi di dispositivo di comando e la direzione del vento e la velocità sono regolato regolando l'angolo del dispositivo di comando per fare l'aria calda e le goccioline atomizzate sono nel migliore contatto; allo stesso tempo, l'aria calda si distribuisce uniformemente ed a spirale nella torre d'essiccamento e contattato perfino con le goccioline atomizzate del materiale e dell'effetto di secchezza ideale è raggiunto.



Varie specifiche del disco rotatorio dell'atomizzatore

Macchina d'equilibratura dinamica per il disco di atomizzazione

Una pompa di vite di NETZSCH fornisce continuamente l'alimentazione della sospensione all'atomizzatore rotatorio

Assemblea di controllo a gas diretta del bruciatore

Bruciatore a gas diretto



Distributore commerciale dell'aria



Parametri tecnici:

Tipo Oggetto		GPL -5	GPL -25	GPL -50	GPL -100	GPL -150	GPL -200	GPL -500	GPL -800	GPL -1000	GPL -2000	GPL -3000	GPL -4500	GPL -6500
Evaporazione dell'acqua (kg/h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Spruzzi/tipo d'atomizzazione		Atomizzatore rotatorio
Velocità dell'atomizzatore (r/min)		25000		18000		16000			12000-13000			11000-12000
Diametro d'atomizzazione (millimetri)		50		102		108			180-210		Determinato secondo i requisiti trattati
Diametro della camera (m)	D	0,9	1,75	2,3	2,7	3	3,2	4,7	5,6	6,2	Determinato secondo flusso trattato, gli stati del sito e le esigenze degli utenti
L (m)	M.	1,6	4	4,5	5,2	7	7,5	12,5	13,5	14,5
W (m)	L	0,91	2,7	2,8	3,5	5,5	6	8	12	14
H (m)	H	1,75	4,5	5,5	6,7	7,2	8	10	11	15
Altezza di elevazione dell'atomizzatore (m)	H1	-	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2
Nota: La quantità di evaporazione dell'acqua è collegata con le caratteristiche del materiale, del contenuto di solidi e della temperatura dell'entrata e dello sbocco dell'aria calda.



Curva di evaporazione dell'umidità:

Dato che l'essiccatore di spruzzo appartiene ad attrezzatura non standard, che cambia con i fattori del requisito tecnologico dell'utente, la funzione dei materiali e gli stati del sito, il grafico può essere selezionato per riferimento degli utenti. Compili prego «il modulo degli stati di progettazione» e restituiscalo alla nostra società. Vi offriremo un piano razionale di configurazione.



Note: per la capacità di evaporazione dell'acqua, parenti alla proprietà materiale, l'entrata e le temperature dello sbocco, si riferiscono prego al seguente diagramma.





Foto originali della pianta e delle sue installazioni

Essiccatore di mulinello con un diametro di 9 metri



Campo di applicazione



◆Industria chimica: Fluoruro di sodio (potassio), colorante e pigmento alcalini, colorante intermedio, fertilizzante composto, acido silicico formico, catalizzatore, agente acido solforico, aminoacido, carbonio bianco ecc.

◆Plastica e resina: Emulsione dell'ABS, di ab, resina acida urica, resina fenolica dell'aldeide, resina della urea-formaldeide, resina della formaldeide, politene, poli cloroprene ed ecc.

◆Industria alimentare: Di latte in polvere grasso, proteina, di latte in polvere del cacao, di latte in polvere sostitutivo, chiara dell'uovo (tuorlo), alimento e pianta, avena, succo del pollo, caffè, tè dissolubile istantaneo, carne di condimento, proteina, soia, proteina dell'arachide, idrolizzato e così via.

◆Zucchero, sciroppo di amido, amido di mais, glucosio, pectina, maltosio, potassio di acido sorbico ed ecc.

◆Ceramico: Ossido di alluminio, materiale della piastrella di ceramica, ossido di magnesio, talco ecc.



Sistema di controllo di automazione industriale avanzata

Il sistema di controllo di automazione ha adottato il software di programmazione basato 2DP grammable pro- STEP7 5,5 dei regolatori S7-315 della logica di Siemens del regolatore dello SpA. con il dispositivo cominciare, di arresto e dell'interruttore di sicurezza, trol di raggiro del ciclo di PID dei parametri di processo e funzioni di elaborazione dell'allarme.

In primo luogo, il sistema di controllo è di accettare il comando dell'operatore e poi se le circostanze sono secondo la logica della scena per riunire le informazioni per determinare il processo da eseguire dal programma sono incontrati. Se la condizione è soddisfatta, il programma di controllo in un segnale in uscita specifico di ordine permettere o disattivare al processo di controllo di vari tipi di attrezzature.



L'interfaccia uomo/macchina di HMI sta usando il software di configurazione di Siemens SIMATIC il WinCC per raggiungere il sistema di controllo dell'impianto di essiccazione per funzionare, il monitor, i dati dell'analisi, l'annotazione e la stampa. Ha completato la combinazione di attrezzatura e di personale di esercizio in loco. Con HMI, l'operatore può entrare un comando, o i parametri trattati differenti o di formula completare i prodotti differenti; allo stesso tempo ottenere informazioni su stato di sistema; ed interroghi le informazioni di sistema circa (domanda) di produzione storica processa di produzione il processo importante corrente di registrazione dei dati o retroattiva; nel caso di anormale, il sistema invierà un segnale di allarme.



Pannello di controllo centrifugo dell'essiccatore di spruzzo LPG-1200 ICP

Grande sala di controllo del campo della torre di spruzzo





Scelta facoltativa:



◆Questo genere di attrezzatura completa è fabbricato basato su progettazione su misura. Non tutte le caratteristiche funzionali fornire tutte le progettazioni. La configurazione reale dovrebbe essere fatta conformemente al contratto o ha firmato l'accordo.

◆Per le componenti elettriche principali, abbiamo scelte di marca internazionali quali ABB, Siemens o Schneider o altri

◆Per il materiale per la macchina, abbiamo scelte onAISISUS304, AISISUS304L, AISISUS316, AISISUS316L, il acciaio al carbonio ecc.

◆Per il sistema di controllo, abbiamo scelte sul pulsante, PLC+HMI ecc. Possiamo progettare il sistema di controllo come stato necessario.

◆Possiamo progettare il sistema protetto contro le esplosioni per il nostro essiccatore di spruzzo basato sulla richiesta del cliente.

◆Per il sistema adatto per l'essiccatore di spruzzo, possiamo fornirlo, come alimentazione

sistema, sistema di trasporto pneumatico ecc.

◆Per il sistema di riscaldamento per la pianta, è molto flessibile. possiamo configurare.

ha basato sui termini del sito del cliente, quale vapore, l'elettricità, fornace di gas ecc, tutti che potessimo progettarlo per abbinare il nostro essiccatore di spruzzo.

◆Se senza sistema di riscaldamento, può come dispositivo di raffreddamento fare le particelle con l'aria di raffreddamento.

◆Piattaforme approfondite difficili complete e professionali di servizi dell'attrezzatura di R & S, del prodotto scientifico e ragionevole estese e di produzione di tecnologia di scambi, di ricerca e di esplorazione di servizio:

La società di XKIANDAO può fornire ai clienti le vari prove e servizi trattati di verifica della prova in una serie dei laboratori quali YPG, GPL, PSD, BYP, PFSD, ecc. e piccole scale pilota o persino un piccolo numero di banchi di prova produzione tipi. Queste piante hanno verificato la possibilità dell'applicazione tecnica di molte serie di livellamento, determinano i migliori stati del processo di produzione e forniscono i campioni per analisi di mercato.



Avvisi prima di ordine:



◆Nome e proprietà fisiche di alimentazione: contenuto di solidi (o contenuto idrico), viscosità, tensione superficiale, pH.

◆La capacità della polvere dopo l'essiccamento, contenuto idrico residuo permissibile, dimensione delle particelle, temperatura permissibile.

◆Produzione, ore lavorative quotidiane/spostamento.

◆Energia disponibile: pressione disponibile, capacità elettrica, carbone, olio, gas del vapore disponibile.

◆Requisiti di controllo: se le temperature dello sbocco e dell'entrata devono essere controllate automaticamente.

◆Requisiti della raccolta della polvere: se installare una trappola della borsa e l'ambientale richiede sul gas di scarico.

◆Altri requisiti speciali.



Servizio difficile pagato:

Diamo il benvenuto a nuovi e clienti anziani completamente per rispondere al questionario completo e professionale del pubblico,---sulla base della specificazione di esigenze degli utenti (URS), ha lanciato dal dipartimento di vendite della nostra società durante il periodo della preparazione per ricerca di mercato.



La società può progettarla per voi in base alle caratteristiche materiali differenti degli utenti, ai modi di riscaldamento differenti, ai requisiti differenti di controllo, alle richieste differenti dell'uscita, agli stati differenti del prodotto, alle disposizioni differenti dell'officina, i requisiti differenti del pulito-in-posto (CIP), ecc., in modo da soddisfare le richieste degli utenti differenti.

Tutti i tipi di macchine sperimentali sono fornite nella società per la prova degli utenti per confermare le caratteristiche di secchezza. Siete accolto favorevolmente per venire alla nostra società per provare.
