Sistema di controllo di automazione industriale dell'interfaccia di macchina umana

Sistema di controllo di automazione industriale avanzata

Descrizione

Il sistema di controllo automatico si compone del regolatore dello SpA, applicando il controllore logico programmabile della società di SIEMENS di S7-315 2DP ed è basato sul software di programmazione di PUNTO 5,5, l'inizio e la fermata e collegamento del controllo di ciclo di PID, della pianta e dell'allarme dei parametri di processo ed ecc. Può essere realizzato. Il sistema di controllo in primo luogo accetta i comandi dell'operatore e poi dei giudici se i termini di logica del programma trattato siano soddisfatti secondo le informazioni raccolte del campo. Se le circostanze sono installate, i segnali in uscita di programma di controllo in un ordine specifico attivare o chiudere tutti i tipi di attrezzatura nel processo di controllo.

L'interfaccia uomo/macchina di HMI è configurata dal software SIMATIC WinCC della configurazione di SIEMENS, che realizza il monitoraggio di stato dell'operazione, dell'operazione, l'analisi dei dati, la registrazione e la stampa del sistema di controllo dell'impianto di essiccazione. Ha completato la combinazione organica di attrezzatura e di personale di campo. Con il HMI, l'operatore può introdurre i comandi ed introdurre i parametri trattati o le formule differenti per completare la produzione dei prodotti differenti. Allo stesso tempo, possiamo ottenere le informazioni sullo stato del sistema. Possiamo anche domandare circa le informazioni correnti di produzione del sistema, o la traccia (domandi) i dati record importanti del processo di produzione storico. Se c'è una situazione anormale, il sistema spedirà il segnale di allarme.

Diagramma centrifugo dell'interfaccia del pannello di controllo dell'essiccatore di spruzzo di precisione PSD-90 ICP

Dettagli del prodotto

I dati del campo sono raccolti tramite lo SpA S7-315 ed i dati raccolti sono visualizzati e registrati sul computer che prende il WinCC come software di configurazione usando il modulo CP343-1 con il protocollo del TCP/IP.

I dati si sono raccolti nello SpA inoltre sono inviati ad un computer remoto tramite il router industriale (HUB).

Programmazione del software dello SpA e di software del computer host applicare la struttura di programma S88 e la progettazione modularizzata.

Secondo gli oggetti differenti di controllo, i modelli del motore (due tipi compreso controllo dell'invertitore e controllo diretto di inizio) sono scritti, compreso i moduli della valvola, i modelli dell'entrata analogica, i modelli dell'uscita analogica, modelli del ciclo di controllo di PID ed ecc…

In considerazione di controllo dei processi, il blocchetto del GRAFICO di SIEMENS è fatto domanda per la programmazione, facendo il pulitore trattato.

Il processo di secchezza è raffinato ad una serie di piccoli processi (quali l'operazione fredda, l'operazione calda, l'operazione di acqua, l'operazione materiale, l'essiccazione, ecc.).

Lo scopo del sistema di controllo automatico è di accertarsi dell'impiego normale delle attrezzature e di raggiungere la stabilità di qualità del prodotto controllare e verificando i parametri trattati importanti dell'essiccatore di spruzzo.

Grande sito più asciutto di controllo della torre dello spruzzo

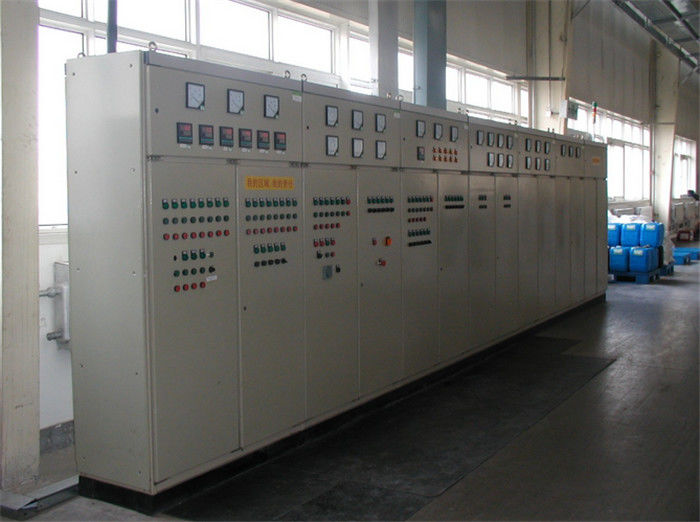

Grande gabinetto di controllo più asciutto del campo della torre dello spruzzo:

Sistema del controllo logico di programma di SIMATIC & pannello di tocco
