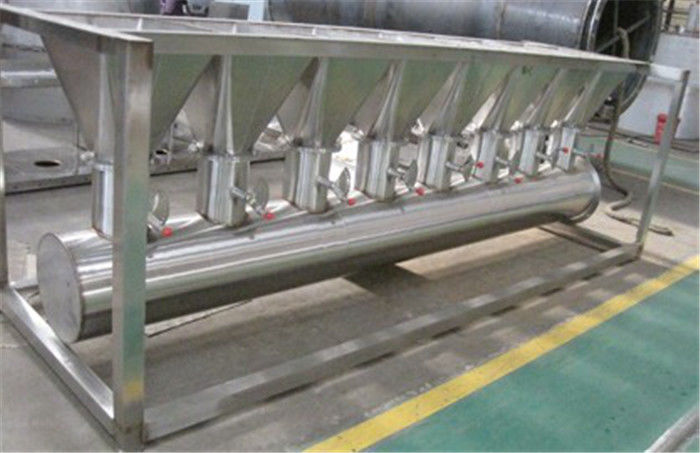

HMI abbottonano l'essiccatore orizzontale del letto fluido di controllo SUS304 XF

Descrizione di prodotto

Orizzontale di XF (essiccatore orizzontale) del letto fluido (FBD)

Descrizione di prodotto:

Essiccatore a letto fluidizzato orizzontale, anche conosciuto come l'essiccatore a letto fluidizzato, pricipalmente utilizzato per l'essiccamento polvere allentante o del materiale granulare. Ed ampiamente è funzionato come essiccatore nell'industria. Questo dispositivo è semplice in struttura, funziona convenientemente ed ha alta efficienza termica. È ampiamente usato nel prodotto chimico, nell'estrazione mineraria, nella medicina, in alimento, in grano che elaborano, in alimentazione, nell'industriale e nell'industria di trattamento delle acque della città.

Dopo l'uso ed il miglioramento di più di 20 anni, al giorno d'oggi, si è trasformato in in un dispositivo di secchezza popolare nei campi di farmaceutico, chimici, le derrate alimentari, industria di trasformazione del grano ecc. Consiste del filtro dell'aria, letto fluido, filtro a ciclone, collettore di polveri, ventilatore centrifugo ad alta velocità, gabinetto di controllo ecc.

A causa della differenza della proprietà della materia prima, è necessario da fornire del sistema di depolverizzazione conformemente ai bisogni necessari. Può selezionare sia il filtro a ciclone che il filtro a sacco del panno o scegliere soltanto uno loro. In generale, se la densità in serie della materia prima è pesante, può scegliere il ciclone, se la materia prima è leggera nella densità in serie, può scegliere il filtro a sacco per la raccolta. Il sistema di trasporto pneumatico è disponibile a richiesta. Ci sono due generi di operazioni per questa macchina--- tipo continuo e discontinuo.

Dettagli del prodotto: Asciugatrice orizzontale del letto fluido dell'essiccatore del letto fluido di serie di XF (FBD)

Principio di funzionamento:

Facendo uso del principio di fluidificazione, le particelle solide sospese in un gas caldo che asciuga medium nel processo di secchezza. Il prodotto solido granulare è alimentato all'essiccatore a letto fluidizzato dall'alimentatore. Il ventilatore fornisce l'aria calda pulita filtrata riscaldata nel letto fluido al fondo del piatto e della fluidificazione di distribuzione al calore gas-solido ed allo scambio di massa per riscaldare il prodotto solido. Ed il medium di calore completamente contatta con le particelle solide da asciugare. Poiché il materiale si agita violentemente, la resistenza del film di gas notevolmente si è ridotta, quindi, l'intensità di secchezza è molto alta. Dopo che riscaldato dal filtro dell'aria e dal radiatore, l'aria si trasporta nel fondo di piccola camera da ogni ramo e prendpartee all'essiccatore tramite il piatto perforato, asciugante il setaccio a maglie perforato fino ai materiali è fluidificare secche. Il materiale secco è scaricato dallo sbocco di scarico. Il gas di scarico è scaricato dalla cima del letto fluido ed il potere solido sarà raccolto dallo spolveratore della borsa del panno o del filtro a ciclone.

Nel frattempo passando tramite il filtro a ciclone ed il filtro a sacco, l'aria di scarico infine esce dalla cima dell'essiccatore e scaricato dal fan.

La produzione automatica può essere realizzata. È un genere di impianto di essiccazione continuo. È rapido nell'essiccamento della velocità, bassa nella temperatura di essiccazione, può garantire la qualità dei prodotti ed è conforme ai requisiti di GMP.

Caratteristiche di prestazione:

, Struttura semplice e manutenzione conveniente.

B, operazione facile e funzionamento stabile

C, contatto gas-solido dell'uniforme, alta velocità relativa e velocità del trasferimento di calore, alta efficienza termica.

D, nessun parti di rotazione, parti di vibrazione, costo di mantenimento basso.

La F, la temperatura di secchezza bassa ai materiali sensibili al calore e le particelle non saranno danneggiate.

Materiali adattati:

Il letto fluido orizzontale della multi-camera è adatto a particella media che varia la dimensione di granulare, di polvere, massa ed asciugante i materiali sensibili al calore da 50 a 5000 micron. Può essere ampiamente usato nel prodotto chimico, nell'estrazione mineraria, nella medicina, nella trasformazione dei prodotti alimentari, in alimento, in alimentazione, nell'industriale e nell'industria di trattamento delle acque della città.

Applicazione:

Il processo di essiccazione delle medicine, la materia prima chimica, le derrate alimentari, grano che elabora, si alimenta ecc. Per esempio, medicina cruda, compressa, medicina cinese, derrate alimentari di protezione della salute, bevande, germe del mais, alimentazione, resina, acido citrico ed altre polveri. Il diametro adatto di materia prima è normalmente 0.1-0.6mm. Il diametro più applicabile di materia prima sarà 0.5-3mm.

Disegno schematico di installazione:

Un tipo: fornito del tipo B del filtro a ciclone: Tipo C interno della borsa: Fornito di filtro dal ciclone separator+bag

1. Macchina d'alimentazione della conduttura del porto 2.                    1. porto d'alimentazione     2. borsa interna                             1. macchina d'alimentazione della conduttura del porto 2.

3. Fan di scoppio del riscaldatore a aria 4.                                 3. riscaldatore a aria principale della macchina 4.                              3. riscaldatore a aria     4. fan di scoppio

5. Aspiratore del filtro a ciclone 6.               5. fan di scoppio        6. aspiratore                             5. filtro a ciclone & filtro a sacco

7. Porto materiale di scarico                              7. porto di scarico                                                  6. porto di scarico dell'aspiratore 7.

Istruzioni di installazione:

1. L'attrezzatura dovrebbe essere disposta nel livello, riparato dal tirafondo e le parti dovrebbero essere con la buona sigillatura.

2. Il fan può essere stanza esterna messa o metterlo nella stanza separata

3. La disposizione può essere regolato in base allo stato del sito.

TECHNICALPARAMETERS

Note:

1. Temperatura dell'interno: ~300 ^Oc.

2. Se l'area del letto è più grande di 4m2, quindi l'essiccatore pricipalmente è utilizzato nel campo di medicina; Se l'area del letto è fra 5m2 ~20m2, quindi l'essiccatore pricipalmente è utilizzato nel campo chimico.

3. La capacità di secchezza è misurata basata sull'umidità primaria del cristallo della prugna è 20% e la sua umidità finale è 5% e la temperatura della presa d'aria è 130℃. La capacità di secchezza di altre materie prime sarà basata sulla condizione asciutta pratica. Nel scegliere i modelli, noti prego quello: Il modello A dovrebbe essere abbinato con il filtro a ciclone ed il modello B con il collettore di polveri interno della borsa ed il modello C con il collettore di polveri della borsa e del filtro a ciclone.

4. Modo di alimentazione:

1) alimentazione della stella;

2) Stella che si alimenta con il trasporto pneumatico;

3) Nastro trasportatore;

4) Su misura.

5. la produzione automatizzata può essere realizzata.

6. Progettazione su misura secondo le esigenze degli utenti.

7. Il potere del fan è dipeso dalle prestazioni materiali.
