Macchina centrifuga di essiccatoio a spruzzo dell'atomizzatore rotatorio del riscaldamento a gas
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | XIANDAO |
| Certificazione: | CE / UL / SGS / EAC / CR – TU |
| Numero di modello: | CDD |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 INSIEME |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Caso di legno |
| Tempi di consegna: | 8~18 SETTIMANE |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 20 INSIEMI AL MESE |
|
Informazioni dettagliate |
|||
| Materiale: | ACCIAIO AL CARBONIO DI SUS316/SUS304/, ECC | Capacità: | 10-10000kg all'ora |
|---|---|---|---|
| Evaporazione dell'acqua: | 5-5000kg all'ora | Essiccamento del modello: | Essiccazione continua |
| Impiegati: | 80-350°C | Modo d'atomizzazione: | Atomizzatore rotatorio |
| Fonte di calore: | Vapore/gas/diesel elettrico/naturale/ecc. | Controllo: | HMI & BOTTONE |
| Evidenziare: | Macchina rotatoria di essiccatoio a spruzzo dell'atomizzatore,macchina di essiccatoio a spruzzo del riscaldamento a gas,essiccatore di spruzzo centrifugo del riscaldamento a gas |
||
Descrizione di prodotto
Essiccatore di spruzzo ceramico di precisione di serie di CDD
Descrizione generale
- Il processo dell'essiccaggio per polverizzazione può essere usato quasi tutto il liquido che pompa un processo continuo per il flusso libero di polvere. Il principio di funzionamento è quello nell'essiccatore si penserà che disperda nel liquido attraverso le goccioline della foschia dell'atomizzatore e poi sarà riscaldato con aria calda dei questi il metodo della gocciolina di accesso ai prodotti, il processo completo senza la movimentazione manuale.
- L'essiccatore di spruzzo di serie di CDD è un essiccatore dedicato della nuova generazione. È il nostro personale tecnico nei modelli di GPL basati sulle innovazioni tecnologiche introdotte dal miglioramento dei prodotti. Questa macchina ha una piccola orma, l'operazione semplice, caratteristiche affidabili e può preparare la buona sfericità, distribuzione di dimensione delle particelle di polvere, in modo da può migliorare significativamente i prodotti di pressione e di densità.
- Modelli di serie di CDD e vantaggi pratici per la produzione delle unità di ricerca scientifica e della ceramica fine per fornire le condizioni necessarie per i nuovi materiali. Attualmente, abbiamo il biossido di zirconio, l'allumina, l'ossido di zinco, il ptc, il carburo di silicio, il nitruro di silicio, i materiali della batteria al litio, ecc. Riuscita applicazione.
| Materiale: | ACCIAIO AL CARBONIO DI SUS316/SUS304/, ECC | Fonte di calore: | Vapore/gas/diesel elettrico/naturale/ecc. |
| Capacità: | 10-10000kg all'ora | Evaporazione dell'acqua: | 5-5000kg all'ora |
| Impiegati: | 80-350°C | Essiccamento del modello: | Essiccazione continua |
| Documento: | QUOZIENTE D'INTELLIGENZA/OQ/PQ DI FAT/ | Certificato: | CE/UL /CU-TR |
| Controllo: | HMI & BOTTONE | Modo d'atomizzazione: | Atomizzatore rotatorio |
| Alta luce: | macchina più asciutta dell'alimento, impianto di essiccazione dello spruzzo | ||
Adozione di nuovo atomizzatore M. tipo
L'atomizzatore ha le seguenti caratteristiche:
●Atomizzatore rotatorio elettrico ad alta velocità, velocità di giro massima 30,000rpm:
①Può ottenere la polvere a flusso libero
②Può ottenere la dimensione delle particelle uniforme-distribuita
③Collegamento che diminuisce nella linea di tangente.
④La dimensione delle particelle è regolabile cambiando la velocità girante della ruota di atomizzazione o la pressione dell'aria compressa.
●la struttura Basso cappuccio tipa dello scarico destinata per assicurarsi che la maggior parte delle polveri siano state raccolte al fondo della torre d'essiccamento, soltanto una piccola quantità di polvere nel filtro a ciclone o nel filtro a sacco, come latta notevolmente riduce la pressione nel processo della separazione gas-solido del collettore di polveri a valle.
●Il sistema di riscaldamento utilizza i montaggi d'ossidazione del condotto termico. L'aria che entra nel locale essiccatoio interamente è filtrata attraverso una filtrazione di 3 fasi compreso il filtro primario, intermedio ed ad alta temperatura da alto-efficienza ed il livello di purificazione raggiunge più di cento mila gradi. Le impurità esterne sono impedite la mescolanza nel prodotto per colpire le procedure di postelaborazione come la modellatura e sinterizzazione del prodotto.
●Il collettore di polveri novello di impulso è fatto specialmente di una nuova generazione di materiale di laminazione avanzato da Du Pont (U.S.A.). Questo elemento filtrante ondulato ha le caratteristiche di grande area di filtrazione, di pulizia conveniente, di forte riutilizzabilità, di buon effetto antistatico e della resistenza ad alta temperatura. Allo stesso tempo, ha un'efficienza significativa di recupero per il recupero di polvere fine.
●La conduttura dell'polvere-estrazione adotta gli accessori per tubi sanitari rapido-installati (le pareti interne ed esterne degli accessori per tubi sono tutto lo specchio - lucidato per impedire l'accumulazione della polvere nella conduttura). Il locale essiccatoio è fornito delle botole per pulizia e l'osservazione e delle scale rampicanti per lo smontaggio, la pulizia e la sostituzione facili del prodotto.
●Ugello fluido due, situato in entrambi il centro del soffitto della camera ed il lato del cono della camera. Può trattare le alimentazioni della viscosità o di alta densità.
●La base di scossa sul cono è usata per evitare il giacimento della parete.
●L'aria fresca sarà riscaldata dalla stufa elettrica e sarà pulita dal filtro dell'aria (F4, F9, H13)
●ciclone di Alto-efficienza: rendere è circa 98% per ≥5μpowder.
●La progettazione dell'essiccatore include la botola, conduttura della polvere adotta i tubi sanitari
ed i morsetti per facile mantengono e pulire.
●Automazione: adotta Siemens S7-1200 con 12' un touch screen di colore.
- L'interruttore di sicurezza affidabile può evitare l'mal-operazione.
- La temperatura dell'aria di ingresso dell'aria indica, controllo, l'allarme, il registratore (TICAR);
- La temperatura dell'aria dello sbocco indica, controllo, l'allarme, il registratore (TICAR);
- Modifica/risparmio di parametro di ricetta nel menu (per vari materiali)
- Controllo di frequenza rotatorio di velocità dell'atomizzatore;
- Ugello fluido due controllato da aria compressa;
- Aspiratore controllato dal convertitore
- La temperatura dello sbocco ha interagito con velocità velocità di avanzamento;
- Indicazione di pressione della camera, indicazione di pressione di differenza per il filtro dell'aria efficiente alto, ciclone e bagfilter ecc.
- Entrata a temperatura controllata da SSR, deviazione all'interno di ±1℃.
Automazione:
La temperatura dell'aria di ingresso dell'aria indica, controllo, l'allarme (TICA)
La temperatura dell'aria dello sbocco indica, controllo, l'allarme (TICA)
●L'interruttore di sicurezza affidabile può evitare l'mal-operazione
●Digitale-esposizione di temperatura, allarme durante la temperatura massima minima;
●Interruttore di sicurezza con la stufa elettrica e l'altro interruttore di sicurezza per protezione di sistema.
●Commutatore di sicurezza montato sull'elemento riscaldante.
●La temperatura dello sbocco ha interagito con velocità velocità di avanzamento;
●Entrata a temperatura controllata da SSR, deviazione all'interno di ±1℃
●Indicazione di pressione della camera, indicazione di pressione di differenza per il filtro dell'aria efficiente alto, ciclone e filtro a sacco ecc.

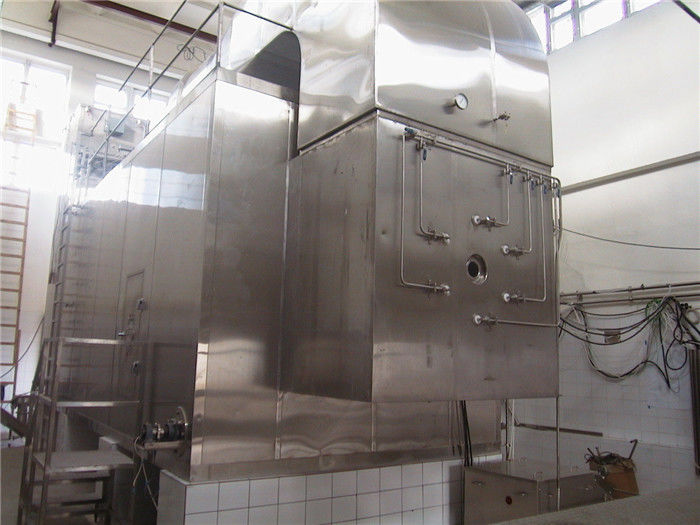

Foto dell'essiccatore di spruzzo ceramico di precisione di serie di CDD preso al sito del cliente----LT METAL CO., SRL:
4 insiemi degli essiccatori a spruzzo ceramici di precisione di CSD-35-R per le torri di ITO consegnate al sito dell'utente
Sistema della raccolta del prodotto
Reti di tubazioni
4 insiemi degli essiccatori a spruzzo ceramici di precisione di CSD-35-R per le torri di ITO installate nell'intera linea
Preparazione di alimentazione/impianti di alimentazione
Prodotti semilavorati dell'essiccatore di spruzzo ceramico di precisione di serie di CDD
Parametri tecnici:
| Tipo | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| Applicazione | Poca quantità che granula in ricerca e sviluppo | Poca quantità che granula in ricerca e sviluppo | Produzione e granulazione della piccola scala | Granulazione di produzione | Granulazione di produzione | Granulazione di produzione |
| Evaporazione dell'acqua (chilogrammi) | 5Kg/h | 10Kg/h | 15Kg/h | 30Kg/h | 75Kg/h | 110Kg/h |
| Dimensione del locale essiccatoio (millimetri) | φ1200 | φ1600 | φ2000 | φ2500 | φ3000 | φ3500 |
| Facilità dipendenti di locale essiccatoio | Botola, finestra di ispezione, illuminante finestra, serbatoio di riciclaggio del prodotto, martello pneumatico (3 alla sezione conica) | |||||
| Disco d'atomizzazione (ZrO2/SUS304) |
MC-65 | MC-84 | MC-84/MC-100 | MC-125 | ||
| Velocità r.p.m | 5000~15000 | |||||
| Ripresa produttiva | Tipo del Basso cappuccio, una raccolta di 2 punti | |||||
| Metodo d'alimentazione materiale | Pompa peristaltica | |||||
| Volume materiale della pompa | 10Kg/h | 20Kg/h | 30Kg/h | 60Kg/h | 150Kg/h | 220Kg/h |
| Fonte di calore | Radiatore elettrico | Fornace di combustione di GPL | ||||
| Volume del radiatore | 18Kw | 24Kw | 36Kw | 60Kw | 100000kcal/h | 150000kcal/h |
| Temperatura dell'aria di aria calda massima | 300℃ | |||||
| Dispositivi dipendenti | Ventilatore di tiraggio forzato, aspiratore, filtro primario, filtro dell'aria caldo, filtro a ciclone, filtro a sacco, scala operativa | |||||
| Controllo dello strumento | Esposizione di temperatura dell'aria di aria calda ed apparecchiatura dell'allarme di adeguamento, esposizione di temperatura dell'aria di scarico ed apparecchiatura dell'allarme di adeguamento, esposizione di frequenza dell'atomizzatore, metro di pressione del locale essiccatoio, filtro dell'aria caldo, manometro differenziale, manometro differenziale del filtro a ciclone, manometro differenziale del filtro a sacco | |||||
| Dispositivo di sicurezza | Sistema di protezione a temperatura eccessiva per il radiatore | Dispositivo del controllo di estinzione della fiamma | ||||
| Potere | Potere: strumento 380V-3φ: 220V-1φ | |||||
| Energia elettrica (capacità installata) | 21Kw | 27Kw | 40Kw | 70Kw | 8.5Kw | 10Kw |
| Dimensione del profilo (m) | W2.4×L1.7 ×H1.9 |
W2.7×L1.8 ×H2.4 |
W3.2×L2.2 ×H2.5 |
W3.7×L3.4 ×H4.9 |
W5.3×L4.0 ×H5.9 |
W6.2×L4.5 ×H8.0 |
| Peso dell'installazione | 950Kg | 1400Kg | 1600Kg | 2000Kg | 3400Kg | 4900Kg |
| Dispositivo facoltativo | Registratore di temperatura, esposizione digitale di velocità dell'atomizzatore, tester di vibrazione dell'atomizzatore, valvola a cerniera di doppio strato o valvola a cerniera, schermo di vibrazione | |||||
Il ※ la quantità di evaporazione dell'acqua è basato sulla temperatura dell'entrata dell'aria calda di 250°C e sulla temperatura dello sbocco di 100°C.
Il ※ che il seguenti sono alcuni generi di macchina ceramica comunemente usata dell'essiccaggio per polverizzazione affinchè scelgano da, voi può anche apportare alcuni miglioramenti relativi sulla base di vari tipi:
Dopo-installazione ceramica dell'essiccatore di spruzzo di precisione di serie di CDD
Scelta facoltativa:
◆Questo genere di attrezzatura completa è fabbricato basato su progettazione su misura. Non tutte le caratteristiche funzionali fornire tutte le progettazioni. La configurazione reale dovrebbe essere fatta conformemente al contratto o ha firmato l'accordo.
◆Per le componenti elettriche principali, abbiamo scelte di marca internazionali quali ABB, Siemens o Schneider o altri
◆Per il materiale per la macchina, abbiamo scelte su AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, il acciaio al carbonio ecc.
◆Per il sistema di controllo, abbiamo scelte sul pulsante, PLC+HMI ecc. Possiamo progettare il sistema di controllo come stato necessario.
◆Possiamo progettare il sistema protetto contro le esplosioni per il nostro essiccatore di spruzzo basato sulla richiesta del cliente.
◆Per il sistema adatto per l'essiccatore di spruzzo, possiamo fornirlo, come alimentazione
sistema, sistema di trasporto pneumatico ecc.
◆Per il sistema di riscaldamento per la pianta, è molto flessibile. possiamo configurare.
ha basato sui termini del sito del cliente, quale vapore, l'elettricità, fornace di gas ecc, tutti che potessimo progettarlo per abbinare il nostro essiccatore di spruzzo.
◆Se senza sistema di riscaldamento, può come dispositivo di raffreddamento fare le particelle con l'aria di raffreddamento.
◆Piattaforme approfondite difficili complete e professionali di servizi dell'attrezzatura di R & S, del prodotto scientifico e ragionevole estese e di produzione di tecnologia di scambi, di ricerca e di esplorazione di servizio:
La società di XKIANDAO può fornire ai clienti le vari prove e servizi trattati di verifica della prova in una serie dei laboratori quali YPG, GPL, PSD, BYP, PFSD, ecc. e piccole scale pilota o persino un piccolo numero di banchi di prova produzione tipi. Queste piante hanno verificato la possibilità dell'applicazione tecnica di molte serie di livellamento, determinano i migliori stati del processo di produzione e forniscono i campioni per analisi di mercato.
Avvisi prima di ordine:
◆Nome e proprietà fisiche di alimentazione: contenuto di solidi (o contenuto idrico), viscosità, tensione superficiale, pH.
◆La capacità della polvere dopo l'essiccamento, contenuto idrico residuo permissibile, dimensione delle particelle, temperatura permissibile.
◆Produzione, ore lavorative quotidiane/spostamento.
◆Energia disponibile: pressione disponibile, capacità elettrica, carbone, olio, gas del vapore disponibile.
◆Requisiti di controllo: se le temperature dello sbocco e dell'entrata devono essere controllate automaticamente.
◆Requisiti della raccolta della polvere: se installare una trappola della borsa e l'ambientale richiede sul gas di scarico.
◆Altri requisiti speciali.
Servizio difficile pagato:
Diamo il benvenuto a nuovi e clienti anziani completamente per rispondere al questionario completo e professionale del pubblico,---sulla base della specificazione di esigenze degli utenti (URS), ha lanciato dal dipartimento di vendite della nostra società durante il periodo della preparazione per ricerca di mercato.
La società può progettarla per voi in base alle caratteristiche materiali differenti degli utenti, ai modi di riscaldamento differenti, ai requisiti differenti di controllo, alle richieste differenti dell'uscita, agli stati differenti del prodotto, alle disposizioni differenti dell'officina, i requisiti differenti del pulito-in-posto (CIP), ecc., in modo da soddisfare le richieste degli utenti differenti.
Tutti i tipi macchine sperimentali sono fornite nella società per la prova degli utenti per confermare le caratteristiche di secchezza. Siete accolto favorevolmente per venire alla nostra società per provare.
