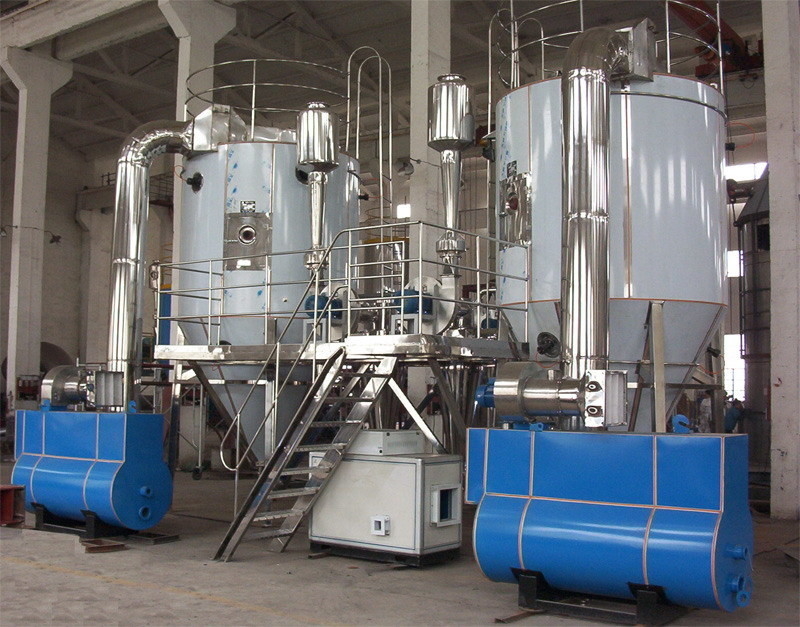

Dimensione asciutta del laboratorio della macchina 3kgs/H dello spruzzo di polvere di vuoto chimico

Descrizione di prodotto

1. nome di prodotto: Facilità del collaudo del centro della prova dell'essiccatore di spruzzo di dimensione del laboratorio essiccatore di spruzzo del campione dell'essiccatore di spruzzo di /service del centro della prova/essiccatore di spruzzo





2. dettagli del prodotto



L'oggetto per l'essiccatore di spruzzo per il collaudo

Questo collaudo è inteso per fornire una base importante per ottenere i parametri tecnici per la progettazione della pianta su grande scala. Due partiti dovrebbero lavorare insieme con il negoziato tecnico necessario per ottenere la soluzione ottimizzata del collaudo al sito. Sulla base di due partiti che raggiungono l'accordo, la prova sarà effettuata ufficialmente.

Vi accogliamo favorevolmente francamente per portare la materia prima per provare nel nostro centro della prova.





Riservatezza tecnica:

Tre partiti sono responsabili della riservatezza dei loro prodotti e risultati tecnologici (cioè IPR o brevetto), ma i dati tecnici pertinenti generati durante il processo difficile, entrambi i partiti hanno l'obbligo e la responsabilità di tenerla rigorosamente per a vicenda. Comunque, entrambi i partiti non dovrebbero fornire le informazioni o i dati agli alcuni terzi.



Attualmente, la nostra società ha sviluppato basicamente un centro su grande scala della prova. Tutte le facilità di prova di questo centro della prova sono progettate e fabbricate secondo i requisiti della configurazione & dell'alta precisione ad alto livello nei campi di applicazione industriali principali. Le facilità ausiliarie di varie facilità di prova completamente sono fornite ed il loro concetto di progetto è novello ed unico, allo stesso tempo, essi ha varie funzioni avanzate e flessibili ed hanno una vasta gamma di applicazioni;





La sua configurazione del sistema di controllo presenta i vantaggi tecnici ineguagliabili, liberanti il potenziale potente della tecnologia moderna del sistema di controllo di automazione industriale, che è riflessa in: Il pannello di controllo ha interfaccia di controllo intelligente uomo/macchina visiva di qualità superiore/specializzata, che elementi industriali professionali eccellenti del controllo dei processi delle esposizioni; le componenti elettriche principali adottate sono prodotti famosi di marca che rispettano gli standard di qualità di prima classe internazionali del prodotto e sono caratterizzati dalla risposta sensibile dello strumento, l'alta precisione di controllo, la prestazione di prodotto stabile, l'esecuzione squisita, l'operazione conveniente, ecc. così sono completamente capaci di accertarsi della produzione e dell'impiego sicuri ed affidabili di intere attrezzature nell'ambito della condizioni di funzionamento normale.





Introduzione alle piante/facilità principali del centro della prova



1. Essiccatore di spruzzo del laboratorio



Descrizioni di prodotto



«Il XIANDAO» ha marcato a caldo la scala che di laboratorio il modello della prova dell'essiccaggio per polverizzazione è il primo prodotto in Cina. Dalla suoi istituzione/inizio negli anni 80, ha avvertito una storia unica del suo successo. Quasi 250 unità/insiemi sono stati forniti per essere utilizzati attualmente in università, nei centri di ricerca, negli istituti di ricerca e nelle installazioni produttive della polvere nel paese ed all'estero.



A causa della sua grande flessibilità, la convenienza, la realizzabilità, progettazione globale di moderno-immagine, inoltre che ha livelli differenti di sistema di controllo, in modo dal modello di dimensione del laboratorio può incontrare le domande crescenti dei livelli differenti di utenti per l'essiccazione del laboratorio.



Inoltre, l'essiccaggio per polverizzazione è un processo di secchezza unico che comprende sia la formazione della particella che che si asciuga, in cui le caratteristiche della polvere possono essere tenute costanti tramite il servizio continuo. La selezione adeguata dell'atomizzatore e dei suoi parametri variabili dell'operazione è di importanza estrema nel raggiungimento le condizioni di gestione ottimali e le varietà della polvere/categorie di prima classe.





Essiccatore di spruzzo del chiuso-ciclo di dimensione del laboratorio BYP-12



Campo di applicazione



1. ceramica dell'Non ossido (Aen, Si3N4, ecc.), lega dura, batteria ad alto rendimento meterial, ecc.

2. Sostanza aromatica, prodotti di salute.

3. Prodotto medicinale, vitamina, medicine organiche.

4. Resina sintetica, cera paraffinica.



Essiccatore di spruzzo farmaceutico di precisione multifunzionale della scala di laboratorio MSD-8



Descrizioni di prodotto



◆L'essiccatore di spruzzo «di XianDao» ha goduto del successo unico da quando in primo luogo è stato introdotto ai nostri clienti. più di 200units sono stati forniti alle università, ai centri di ricerca ed alle facilità di Powder Production dello specialista intorno al mondo.

◆È stato presentato per rispondere all'esigenza aumentante di un essiccatore più flessibile, più affidabile, moderno e facile da usare del laboratorio che ha livelli differenti di sistemi di controllo.

◆Il Dott. dello spruzzo che ying è un Dott. unico processo ying che comprende sia la formazione che l'essiccamento della particella. Le caratteristiche della polvere possono essere controllate e le proprietà della polvere hanno mantenuto. Costante

in tutto un servizio continuo. La selezione ed il funzionamento dell'atomizzatore è di importanza estrema nel raggiungimento dell'optimum.



1. Attrezzatura dell'acciaio inossidabile di alta qualità AISI316, l'intera progettazione delle attrezzature di impianto di essiccazione dello spruzzo bella, linee di scorrimento, esecuzione squisita, disposizione ragionevole

2. Metodo di atomizzazione con tre generi di opzioni: centrifuga, cima fluida dello spruzzo due, liquido inferiore dello spruzzo due, adatto a produzione dei prodotti con differenti specifiche;

3. Pulizia smontabile della camera dell'aria calda, operazione semplice, a basso rumore;

4. E le parti materiali del contatto sono progettazione strutturale rapida, lo smontaggio facile, requisito facile da pulire e igienico;

5. HMI facendo uso di controllo dello SpA, potete direttamente fissare la temperatura dell'entrata, la temperatura di scarico, tasso d'entrata, dell'acquisizione dei dati, registrazione, stampa e controllo trattati.

LPG-8 pilota di modello Spray Dryer



L'essiccatore di mulinello standard può direttamente essiccatoio a spruzzo la soluzione, l'emulsione, la sospensione ed i materiali della pasta nei prodotti della polvere. Ha le caratteristiche della velocità di secchezza veloce, dell'alta efficienza e di poche procedure. Può mantenere il colore, la fragranza ed il gusto del materiale. La polvere asciutta ha buona solubilità, l'elevata purezza, buona condizioni di funzionamento e basicamente implementa l'operazione automatica. Questa macchina è ampiamente usata in chimico, in petrochimico, la metallurgia, alimento, la medicina, la costruzione, ceramica, la silvicoltura e le industrie chimiche. Inoltre, l'attrezzatura può anche raffreddare e pelletizzare i materiali speciali quali la cera del polietilene, gli antiparassitari biologici ed i fertilizzanti composti dopo il riscaldamento e la fusione.



Parametri tecnici principali:

Capacità massima di evaporazione dell'umidità: 3kgs/h

Temperatura dell'entrata: 120~300℃ o così (CRNA regolabile. ai caratteri del materiale)

Temperatura dello sbocco: 80℃~100℃ (regolabile ai caratteri del materiale)

Potere fornito totale: 12KW

Essiccatore di spruzzo ceramico di precisione CSD-30



Descrizione generale:



L'intero processo non richiede l'elaborazione di manuale.

◆L'essiccatore di spruzzo per la ceramica di precisione è un essiccatore di spruzzo della nuova generazione. È un prodotto migliorato lanciato dai tecnici della nostra società attraverso innovazione tecnologica in base al modello di GPL. La macchina ha le caratteristiche di piccola orma, dell'operazione semplice e dell'operazione affidabile e può preparare la polvere con la buona sfericità e la distribuzione di dimensione delle particelle uniforme, in modo da può aumentare significativamente la densità del prodotto urgente.

◆La superiorità e la praticità di questa serie di modelli forniscono le condizioni necessarie affinchè le unità di ricerca scientifica producano la ceramica fine ed i nuovi materiali. Attualmente, abbiamo usato con successo il biossido di zirconio, l'allumina, l'ossido di zinco, il ptc, il carburo di silicio, il nitruro di silicio, i materiali della batteria al litio ed altre industrie ed abbiamo vinto l'elogio unanime dagli utenti.



Vantaggi di tecnologia:



●Adozione di nuovo atomizzatore M. tipo, che è caratterizzato come segue:

①Può ottenere la polvere sferica a flusso libero eccellente;

②Può produrre la polvere con distribuzione di dimensione delle particelle uniforme;

③Importo del deposito che diminuisce nella linea di tangente;

④La dimensione delle particelle media del prodotto può essere regolato.

●struttura Basso cappuccio tipa dello scarico destinata per assicurarsi che la maggior parte delle polveri siano raccolte al fondo della torre d'essiccamento, solo una piccola quantità di polvere nel filtro a ciclone o nel filtro a sacco, notevolmente riducente il livello di sforzo nella separazione gas-solido del collettore di polveri della post-fase.

●Il sistema di riscaldamento adotta i montaggi d'ossidazione del condotto termico. L'aria che entra nel locale essiccatoio è filtrata attraverso purificazione a tre fasi-- , l'efficienza primaria, l'efficienza intermedia e l'alto-efficienza ad alta temperatura ed il livello di purificazione raggiunge più di cento mila. Impedisca le impurità esterne la mescolanza nel prodotto e colpisca le procedure di postelaborazione come la modellatura e sinterizzazione del prodotto.



Essiccatore di spruzzo del laboratorio LSD-1500



1. Per la produzione della macchina affatto, con i prodotti di combustione del gas può promuovere l'efficace decomposizione termica.

2. Dispositivo di pirolisi dello spruzzo di Itcan per raggiungere la scala di produzione.

3. Un tubo di centro ceramico speciale della fornace, riscaldamento indiretto dalla stufa elettrica.

4. Nella temperatura della fornace di circa 600 ~ ℃ 900 nelle circostanze dell'operazione.

5. In generale, il modo ideale è di usare su? il tipo centrifugo dispositivo di atomizzazione della velocità dello spruzzo, ma può anche scegliere la seconda soluzione e l'atomizzazione fluida dell'ugello dei residui.

6. Orma compatta e piccola; alta efficienza in funzione e semplice.



Dispositivo di pirolisi dello spruzzo (reattore di calore dello spruzzo)



Principio di funzionamento per il metodo del reattore di calore dello spruzzo



Un metodo per atomizzare l'alimentazione mista (quale la soluzione salina del metallo) in una fornace ad alta temperatura e la fa immediatamente subire la decomposizione termica, la reazione, la sintesi o la calcinazione/la sinterizzazione per ottenere il prodotto polveroso (generalmente polvere dell'ossido di metallo).





Caratteristiche per la pirolisi ad alta temperatura dello spruzzo



1. Sintesi del sistema a più componenti anche quando le particelle possono essere prodotti del micron.

2. Può le tracce degli ingredienti aggiunti uniformemente sono dispersi nelle materie prime.

3. Rispetto al metodo di miscelazione della polvere di mescolanza delle impurità meno meccaniche.

4. Prodotti della polvere nell'attività di superficie, facile--sinterizzante.





La pianta caratterizza:



1. per la produzione della macchina affatto, con i prodotti di combustione del gas può promuovere l'efficace decomposizione termica.

2. può spruzzare il dispositivo di pirolisi per raggiungere la scala di produzione.

3. un tubo di centro ceramico speciale della fornace, riscaldamento indiretto dalla stufa elettrica.

4. nella temperatura della fornace di ℃ circa 600~900 nelle circostanze dell'operazione.

5. in generale, il modo ideale è di usare il tipo centrifugo ad alta velocità dispositivo di atomizzazione dello spruzzo, ma può anche scegliere la seconda soluzione e l'atomizzazione fluida dell'ugello dei residui.

6. orma compatta e piccola; operazione semplice, alta efficienza termica.





2. Essiccatore di spruzzo di forma pilota del Chiuso-ciclo di serie del modello BYP-20 per scopo di prova:



Essiccatore di spruzzo di modello del Chiuso-ciclo di serie BYP-20



1. Può impedire i prodotti l'ossidazione e migliorare la qualità dei prodotti.

2. È facile da realizzare l'operazione senza polvere ed asettica.

3. Può recuperare il solvente nel liquido materiale.

4. Può migliorare la conservazione di composizione fragrante.

5. Può asciugare il liquido materiale infiammabile o fare la granulazione di raffreddamento.

6. Può asciugare il materiale con la forte sensibilità al calore.

7. Può non realizzare i meno rischi pubblici o rischi pubblici.

8. Può omettere il dispositivo di deodorizzazione.

9. Può realizzare la siccità di bassa temperatura inferiore a 100 gradi centigrado.



La definizione dell'essiccatore di spruzzo del ciclo chiuso



◆L'essiccatore di spruzzo del ciclo chiuso nell'essiccatore sarà sigillato nelle goccioline della foschia ha disperso solido/liquido ed il medium caldo (N2 dell'azoto) era metodo secco della gocciolina di

prodotti della polvere. Atomizzato dall'atomizzatore rotatorio o da un atomizzatore dell'ugello per raggiungere, l'essiccazione della gocciolina può essere regolato tramite la temperatura o il flusso del medium di calore da controllare,

l'evaporazione del solvente da recuperare attraverso l'unità di condensazione, dopo «rimozione» e» dewetting «pieno dei media erano filtri altamente efficienti e ritornato allo scambiatore di calore ed infine riciclato nell'essiccatore.

◆Il successo dei requisiti lavare e di raffreddamenti dell'essiccaggio per polverizzazione del ciclo chiuso dell'operazione fa parte di un controllo della temperatura accurato. Per punto ad alto punto di ebollizione dell'alcool generalmente l'acqua di raffreddamento o l'acqua salata, solventi a basso punto di ebollizione del punto quale diclorometano, esano, acetone ed ecc., dovete usare lo scambio termico del sistema di refrigerazione di compressione.





3. essiccatore di spruzzo su scala commerciale:



Ha progettato specialmente l'essiccatore di spruzzo farmaceutico di precisione multifunzionale PSD-50

Torre costruita neo- di servizio per il cliente



Xiandao Company è una fabbrica professionale specializzata nella ricerca trattata, nella progettazione e nel montaggio per l'essiccatore di spruzzo ed il granulatore del letto fluido.

Presto, metteremo questo essiccatore di spruzzo farmaceutico di precisione multifunzionale PSD-50 nel centro della prova, tutto siamo per la riunione del numero aumentante dei bisogni della prova sollevati della maggior parte degli utenti nei campi di applicazioni industriali quali farmaceutico, derrate alimentari, i prodotti chimici, la nuova energia ed i nuovi materiali. Naturalmente, queste richieste sono concentrate basicamente nei requisiti dei processi di produzione più complessi, di più alta qualità del prodotto e di più alta uscita della prova, che in gran parte rappresentano il trend di sviluppo delle industrie principali nelle applicazioni industriali nel periodo venente. Il trend di sviluppo si è trasformato nella banderuola dello sviluppo dell'industria.



◆La società ha installato il laboratorio speciale per fornire il servizio della prova per i clienti (chargable) ed i dati tecnici ottenuti forniranno la base importante per selezionare e progettare per

attrezzatura su grande scala.

◆Siamo inoltre responsabili fornire le configurazioni, la modello-selezione e la progettazione della pianta ottimizzata ed inoltre guidiamo i clienti per compiere l'installazione, la ricerca degli errori e l'addestramento per gli operatori e la comunicazione delle esperienze pratiche dell'operazione.



Fornisca di rimandi l'interfaccia dell'ICP del gabinetto di controllo per un essiccatore di spruzzo stabilito di serie del PF PSD



Fornisca di rimandi le informazioni su automazione



Sistema di controllo di automazione industriale avanzata



Il sistema di controllo automatico si compone del regolatore dello SpA, applicando il controllore logico programmabile della società di SIEMENS di S7-315 2DP ed è basato sul software di programmazione di PUNTO 5,5, l'inizio e la fermata e collegamento del controllo di ciclo di PID, della pianta e dell'allarme dei parametri di processo ed ecc. Può essere realizzato. Il sistema di controllo in primo luogo accetta i comandi dell'operatore e poi dei giudici se i termini di logica del programma trattato siano soddisfatti secondo le informazioni raccolte del campo. Se le circostanze sono installate, i segnali in uscita di programma di controllo in un ordine specifico attivare o chiudere tutti i tipi di attrezzatura nel processo di controllo.



L'interfaccia uomo/macchina di HMI è configurata dal software SIMATIC WinCC della configurazione di SIEMENS, che realizza il monitoraggio di stato dell'operazione, dell'operazione, l'analisi dei dati, la registrazione e la stampa del sistema di controllo dell'impianto di essiccazione. Ha completato la combinazione organica di attrezzatura e di personale di campo. Con il HMI, l'operatore può introdurre i comandi ed introdurre i parametri trattati o le formule differenti per completare la produzione dei prodotti differenti. Allo stesso tempo, possiamo ottenere le informazioni sullo stato del sistema. Possiamo anche domandare circa le informazioni correnti di produzione del sistema, o la traccia (domandi) i dati record importanti del processo di produzione storico. Se c'è una situazione anormale, il sistema spedirà il segnale di allarme.



I dati del campo sono raccolti tramite lo SpA S7-315 ed i dati raccolti sono visualizzati e registrati sul computer che prende il WinCC come software di configurazione usando il modulo CP343-1 con il protocollo del TCP/IP.



I dati si sono raccolti nello SpA inoltre sono inviati ad un computer remoto tramite il router industriale (HUB).



Programmazione del software dello SpA e di software del computer host applicare la struttura di programma S88 e la progettazione modularizzata.



Secondo gli oggetti differenti di controllo, i modelli del motore (due tipi compreso controllo dell'invertitore e controllo diretto di inizio) sono scritti, compreso i moduli della valvola, i modelli dell'entrata analogica, i modelli dell'uscita analogica, modelli del ciclo di controllo di PID ed ecc…



In considerazione di controllo dei processi, il blocchetto del GRAFICO di SIEMENS è fatto domanda per la programmazione, facendo il pulitore trattato.



Il processo di secchezza è raffinato ad una serie di piccoli processi (quali l'operazione fredda, l'operazione calda, l'operazione di acqua, l'operazione materiale, l'essiccazione, ecc.).



Lo scopo del sistema di controllo automatico è di accertarsi dell'impiego normale delle attrezzature e di raggiungere la stabilità di qualità del prodotto controllare e verificando i parametri trattati importanti dell'essiccatore di spruzzo.
