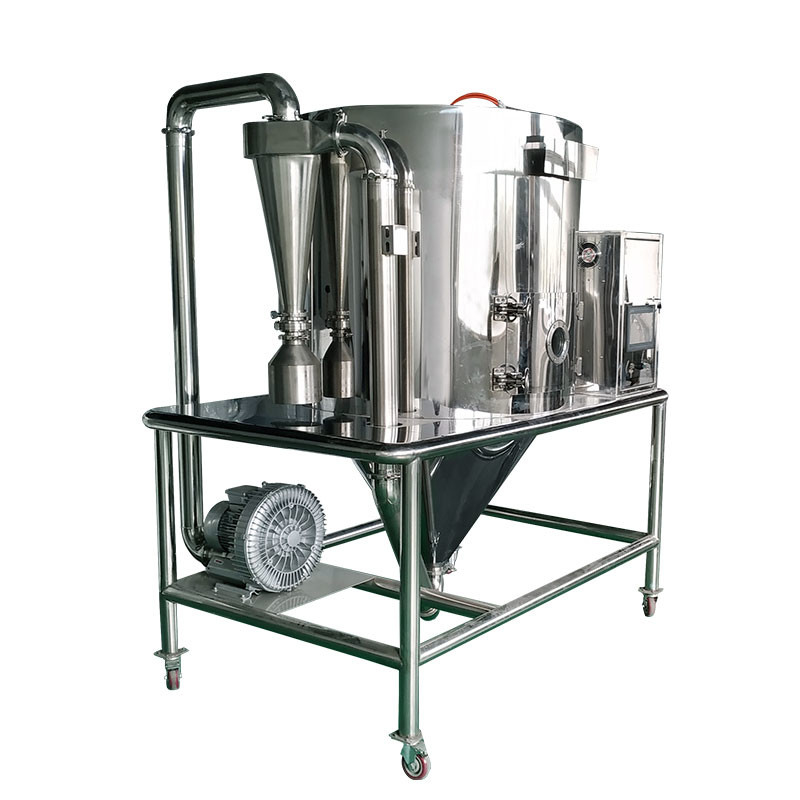

Essiccatore a spruzzo per scala da laboratorio 3 kg/h Dimensioni da laboratorio Ingombro ridotto

Descrizione di prodotto

1.Nome del prodotto:Essiccatore a spruzzo di dimensioni di laboratorio/Centro di prova/Strutture di prova/Centro di prova dell'essiccatore a spruzzo/essiccatore a spruzzo di servizio/essiccatore a spruzzo per campioni





2.Dettagli del prodotto



L'ooggetto perEssiccatore a spruzzo peril processo test

Questo test di prova ha lo scopo di fornire una base importante per ottenere i parametri tecnici per la progettazione di impianti di grandi dimensioni.Due parti dovrebbero lavorare congiuntamente attraverso la negoziazione tecnica necessaria per ottenere la soluzione di test di prova ottimizzata in loco.Sulla base del raggiungimento dell'accordo tra le due parti, il test verrà effettuato ufficialmente.Vi diamo sinceramente il benvenuto per portare la materia prima da testare nel nostro Test Center.







Riservatezza tecnica:

Tre parti sono responsabili della riservatezza dei loro prodotti e risultati tecnologici (ad es. DPI o brevetto), ma i dati tecnici rilevanti generati durante il processo di test, entrambe le parti hanno l'obbligo e la responsabilità di conservarli rigorosamente l'uno per l'altro.In ogni caso, entrambe le parti non dovrebbero fornire informazioni o dati a terzi.



Allo stato attuale, la nostra azienda ha sostanzialmente costruito un centro di test su larga scala.Tutte le strutture di prova di questo centro di prova sono progettate e realizzate secondo i requisiti di configurazione di alto livello e alta precisione nelle principali aree di applicazione industriale.Le strutture ausiliarie delle varie strutture di prova sono completamente arredate e il loro concetto di design è nuovo e unico, allo stesso tempo hanno una varietà di funzioni avanzate e flessibili e hanno una vasta gamma di applicazioni;





La sua configurazione del sistema di controllo presenta vantaggi tecnici ineguagliabili, liberando il potente potenziale della moderna tecnologia del sistema di controllo dell'automazione industriale, che si riflette in: Il pannello di controllo ha un'interfaccia di controllo intelligente uomo-macchina visiva di fascia alta/sofisticata, che mostra un'eccellente professionalità elementi di controllo del processo industriale; i principali componenti elettrici adottati sono famosi prodotti di marca che soddisfano gli standard internazionali di qualità del prodotto di prima classe e sono caratterizzati da una risposta sensibile dello strumento, un'elevata precisione di controllo, prestazioni stabili del prodotto, lavorazione squisita, funzionamento conveniente, ecc. in quanto sono pienamente in grado di garantire una produzione e un funzionamento sicuri e affidabili dell'intera apparecchiatura in condizioni operative normali.





Introduzione al principaleimpianti/strutturedel centro di prova



1. Essiccatore spray da laboratorio



Descrizioni dei prodotti



Il modello di test di essiccazione a spruzzo su scala di laboratorio con marchio "XIANDAO" è il primo prodotto in Cina.Fin dalla sua fondazione/inizio negli anni '80, ha vissuto una storia unica di successo.Sono state fornite quasi 250 unità/set da utilizzare attualmente in università, centri di ricerca, istituti di ricerca e impianti di produzione di polveri in patria e all'estero.



Grazie alla sua grande flessibilità, praticità, praticabilità, design generale di immagine moderna, oltre al fatto che ha diversi livelli di sistema di controllo, quindi il modello di dimensioni da laboratorio può soddisfare le crescenti esigenze di diversi livelli di utenti per l'essiccazione in laboratorio.



Inoltre, l'essiccazione a spruzzo è un processo di essiccazione unico che coinvolge sia la formazione di particelle che l'essiccazione, in cui le caratteristiche della polvere possono essere mantenute costanti mediante un funzionamento continuo.La corretta selezione dell'atomizzatore e dei suoi parametri variabili di funzionamento è di estrema importanza per ottenere condizioni operative ottimali e varietà/categorie di polvere di prima classe.





BYP-12 Essiccatore a spruzzo a ciclo chiuso di dimensioni da laboratorio



Ambito di applicazione



1. Ceramica non ossidata (Aen, Si3N4, ecc.), Lega dura, batteria ad alte prestazioni, ecc.

2. Materiale aromatizzante, prodotti per la salute.

3. Prodotto medicinale, vitamina, medicine organiche.

4. Resina sintetica, cera di paraffina.



MSD-8 Bilancia da laboratorio Essiccatore a spruzzo farmaceutico di precisione multifunzionale



Descrizioni dei prodotti



◆ L'essiccatore a spruzzo "XianDao" ha riscosso un successo unico sin da quando è stato presentato per la prima volta ai nostri clienti.più di 200 unità sono state fornite a università, centri di ricerca e impianti specializzati per la produzione di polveri in tutto il mondo.

◆ È stato introdotto per soddisfare la crescente domanda di un essiccatore da laboratorio più flessibile, affidabile, moderno e facile da usare con diversi livelli di sistemi di controllo.

◆ L'essiccazione a spruzzo è un processo di essiccazione unico che coinvolge sia la formazione di particelle che l'essiccazione.Le caratteristiche della polvere possono essere controllate e le proprietà della polvere mantenute.Costante

durante un funzionamento continuo.La selezione e il funzionamento dell'atomizzatore è di estrema importanza per ottenere un ottimale.



1. Attrezzatura in acciaio inossidabile AISI316 di alta qualità, l'intera attrezzatura per l'essiccazione a spruzzo progetta linee belle e fluide, lavorazione squisita, layout ragionevole

2. Metodo di atomizzazione con tre tipi di opzioni: centrifuga, due fluidi spray superiori, due fluidi spray inferiori, adatti per la produzione di prodotti con specifiche diverse;

3. Pulizia smontabile della camera d'aria calda, funzionamento semplice, a basso rumore;

4. E le parti di contatto del materiale sono progettazione strutturale rapida, facile smontaggio, facile da pulire, requisito igienico;

5. HMI utilizzando il controllo PLC, è possibile impostare direttamente la temperatura di ingresso, la temperatura di scarico, la velocità di avanzamento, l'acquisizione dei dati, la registrazione, la stampa e il monitoraggio e il controllo del processo.

Essiccatore a spruzzo pilota modello LPG-8



L'essiccatore a spruzzo rotante standard può spruzzare direttamente a secco la soluzione, l'emulsione, la sospensione e i materiali in pasta in prodotti in polvere.Ha le caratteristiche di velocità di asciugatura rapida, alta efficienza e poche procedure.Può mantenere il colore, la fragranza e il gusto del materiale.La polvere secca ha una buona solubilità, elevata purezza, buon ambiente operativo e sostanzialmente implementa il funzionamento automatico.Questa macchina è ampiamente utilizzata nelle industrie chimiche, petrolchimiche, metallurgiche, alimentari, mediche, edilizie, ceramiche, forestali e chimiche.Inoltre, l'apparecchiatura può anche raffreddare e pellettizzare materiali speciali come cera di polietilene, pesticidi biologici e fertilizzanti composti dopo il riscaldamento e la fusione.



Principali parametri tecnici:

Massimo.capacità di evaporazione dell'umidità: 3 kg/h

Temperatura di ingresso: 120 ~ 300 ℃ circa (regolabile in base ai caratteri del materiale)

Temperatura di uscita: 80 ℃ ~ 100 ℃ (regolabile in base ai caratteri del materiale)

Potenza totale equipaggiata: 12KW

CSD-30PrisoluzioneCeramicoSpregareDryer



Descrizione generale:



L'intero processo non richiede l'elaborazione manuale.

◆ Lo spray dryer per ceramiche di precisione è uno spray dryer di nuova generazione.E' un prodotto aggiornato lanciato dai tecnici della nostra azienda attraverso l'innovazione tecnologica sulla base del modello GPL.La macchina ha le caratteristiche di ingombro ridotto, funzionamento semplice e funzionamento affidabile e può preparare polvere con buona sfericità e distribuzione granulometrica uniforme, quindi può aumentare significativamente la densità del prodotto pressato.

◆ La superiorità e la praticità di questa serie di modelli forniscono le condizioni necessarie alle unità di ricerca scientifica per produrre ceramiche pregiate e nuovi materiali.Al momento, abbiamo utilizzato con successo zirconia, allumina, ossido di zinco, PTC, carburo di silicio, nitruro di silicio, materiali per batterie al litio e altri settori e abbiamo ottenuto elogi unanimi da parte degli utenti.



Vantaggi tecnologici:



● Adozione del nuovo atomizzatore di tipo M, caratterizzato come segue:

① Può ottenere un'eccellente polvere sferica a flusso libero;

② Può produrre polvere con distribuzione granulometrica uniforme;

③ Importo del deposito decrescente in linea tangente;

④ È possibile regolare la dimensione media delle particelle del prodotto.

● Struttura di scarico a basso tappo progettata per garantire che la maggior parte delle polveri venga raccolta nella parte inferiore della torre di essiccazione, solo una piccola quantità di polvere nel separatore a ciclone o nel filtro a maniche, riducendo notevolmente il livello di stress nella separazione gas-solido del depolveratore post-stadio.

● Il sistema di riscaldamento adotta raccordi per tubi di riscaldamento non ossidanti.L'aria che entra nell'essiccatoio viene filtrata attraverso la purificazione a tre stadi: efficienza primaria, efficienza intermedia e alta efficienza ad alta temperatura e il livello di purificazione raggiunge più di centomila.Impedisce che le impurità esterne si mescolino nel prodotto e influenzino le procedure di post-elaborazione come lo stampaggio e la sinterizzazione del prodotto.



Essiccatore a spruzzo da laboratorio LSD-1500



1. Per la produzione di macchine, con i prodotti della combustione del gas possono promuovere l'effettiva decomposizione termica.

2. Può spruzzare il dispositivo di pirolisi per raggiungere la scala di produzione.

3. Un tubo centrale del forno ceramico speciale, riscaldamento indiretto dal riscaldatore elettrico.

4. Nella temperatura del forno di circa 600 ~ 900 ℃ nelle condizioni di funzionamento.

5. In generale, il modo ideale è utilizzare un dispositivo di nebulizzazione di tipo centrifugo ad alta velocità, ma può anche scegliere la seconda soluzione e l'atomizzazione dell'ugello del fluido liquido.

6. Ingombro compatto e ridotto;funzionamento semplice, alta efficienza.



Dispositivo di pirolisi a spruzzo (reattore di calore a spruzzo)



Operaing Principio perMetodo del reattore di calore a spruzzo



Un metodo per atomizzare l'alimentazione mista (come la soluzione di sale metallico) in un forno ad alta temperatura e farla subire istantaneamente decomposizione termica, reazione, sintesi o calcinazione/sinterizzazione per ottenere un prodotto polveroso (generalmente polvere di ossido di metallo).





Caratteristiche per Alta temperaturaPirolisi spray



1. Sintesi di sistemi a più componenti anche quando le particelle possono essere prodotti in micron.

2. Può tracciare la quantità di ingredienti aggiunti uniformemente dispersi nelle materie prime.

3. Rispetto al metodo di miscelazione della polvere per miscelare le impurità meno meccaniche.

4. Prodotti in polvere in attività superficiale, facili da sinterizzare.





L'impianto è caratterizzato da:



1. per la produzione di macchine, con prodotti di combustione del gas in grado di favorire l'effettiva decomposizione termica.

2. può spruzzare il dispositivo di pirolisi per raggiungere la scala di produzione.

3. uno speciale tubo centrale del forno ceramico, riscaldamento indiretto dal riscaldatore elettrico.

4. nella temperatura del forno di circa 600~900 ℃ nelle condizioni di funzionamento.

5. in generale, il modo ideale è utilizzare un dispositivo di nebulizzazione di tipo centrifugo ad alta velocità, ma può anche scegliere la seconda soluzione e l'atomizzazione dell'ugello fluido del liquame.

6. ingombro compatto e ridotto;funzionamento semplice, alta efficienza termica.





2. Dimensione pilota Essiccatore a spruzzo a ciclo chiuso serie BYP-20pertestscopo:



Essiccatore a spruzzo a ciclo chiuso serie BYP-20



1. Può impedire l'ossidazione dei prodotti e migliorare la qualità dei prodotti.

2. È facile realizzare il funzionamento senza polvere e asettico.

3. Può recuperare il solvente nel materiale liquido.

4. Può migliorare la conservazione della composizione profumata.

5. Può asciugare il liquido materiale infiammabile o eseguire la granulazione di raffreddamento.

6. Può asciugare il materiale con una forte sensibilità al calore.

7. Può realizzare meno pericoli pubblici o nessun pericolo pubblico.

8. Può tralasciare il dispositivo di deodorizzazione.

9. Può realizzare la secchezza a bassa temperatura inferiore a 100 gradi centigradi.



La definizione di spray dryer a ciclo chiuso



◆ L'essiccatore a spruzzo a ciclo chiuso nella camera di essiccazione sarà sigillato nelle goccioline di nebbia disperse da solido a liquido e il mezzo caldo (azoto N2) è stato essiccato con il metodo delle goccioline di

prodotti in polvere.Atomizzato dall'atomizzatore rotante o da un atomizzatore a ugello per ottenere, l'essiccazione delle goccioline può essere regolata dalla temperatura o dal flusso del mezzo di calore da controllare,

evaporazione del solvente da recuperare attraverso l'unità di condensazione, dopo la "rimozione" e la completa "dewetting" dei media sono stati filtrati ad alta efficienza e restituiti allo scambiatore di calore, e infine riciclati nel sistema di asciugatura.

◆ Il successo dei requisiti delle operazioni di lavaggio e raffreddamento a ciclo chiuso con essiccazione a spruzzo sarà parte di un accurato controllo della temperatura.Per l'alto punto di ebollizione dell'alcool generalmente acqua di raffreddamento o acqua salata, solventi a basso punto di ebollizione come diclorometano, esano, acetone e così via, è necessario utilizzare lo scambio termico del sistema di refrigerazione a compressione.





3.Essiccatore a spruzzo su scala commerciale:



Essiccatore a spruzzo multifunzionale di precisione PSD-50 appositamente progettato

Torre di servizio di nuova costruzione per il cliente



Xiandao Company è una fabbrica professionale specializzata nella ricerca di processo, nella progettazione e nella fabbricazione di essiccatori a spruzzo e granulatori a letto fluido.

Presto metteremo questo essiccatore a spruzzo multifunzionale per prodotti farmaceutici di precisione PSD-50 nel centro di test, tutto per soddisfare il numero crescente di esigenze di test sollevate dalla maggior parte degli utenti in aree di applicazioni industriali come farmaceutico, alimentare, chimico, nuovo Energia e nuovi materiali.Naturalmente, queste richieste sono fondamentalmente concentrate nei requisiti di processi di produzione più complessi, maggiore qualità del prodotto e maggiore rendimento dei test, che rappresentano in gran parte la tendenza di sviluppo delle principali industrie nelle applicazioni industriali nel prossimo periodo.La tendenza allo sviluppo è diventata la banderuola dello sviluppo del settore.



◆ L'azienda istituisce il laboratorio speciale per fornire il servizio di test per i clienti (a pagamento) e i dati tecnici ottenuti forniranno una base importante per selezionare e progettare per il

attrezzature di grandi dimensioni.

◆ Siamo anche responsabili di fornire le configurazioni ottimizzate dell'impianto, la selezione del modello e la progettazione, e guidiamo anche i clienti a completare l'installazione, il debug e la formazione per gli operatori e impartire le esperienze operative pratiche.



RiferimentoPCIinterfaccia del quadro elettrico per un set pfPSDserie Spray Dryer



Informazioni di riferimento sull'automazione



Sistema di controllo avanzato per l'automazione industriale



Il sistema di controllo automatico è costituito da un controller PLC, che applica il controllore logico programmabile dell'azienda SIEMENS di S7-315 2DP e basato sul software di programmazione STEP 5.5, l'avvio e l'arresto e l'interblocco dell'impianto, il controllo del loop PID e l'allarme dei parametri di processo e ecc. Può essere realizzato.Il sistema di controllo accetta prima i comandi dell'operatore e quindi giudica se le condizioni logiche del programma di processo saranno soddisfatte in base alle informazioni sul campo raccolte.Se vengono impostate le condizioni, il programma di controllo emette segnali in un ordine specifico per attivare o chiudere tutti i tipi di apparecchiature nel processo di controllo.



L'interfaccia uomo-macchina HMI è configurata dal software di configurazione di SIEMENS SIMATIC WinCC, che realizza il funzionamento, il monitoraggio dello stato operativo, l'analisi dei dati, la registrazione e la stampa del sistema di controllo dell'apparecchiatura di essiccazione.Ha completato la combinazione organica di attrezzature da campo e personale.Attraverso l'HMI, l'operatore può inserire i comandi e inserire diversi parametri di processo o formule per completare la produzione di diversi prodotti. Allo stesso tempo, possiamo ottenere informazioni sullo stato del sistema.Possiamo anche informarci sulle attuali informazioni di produzione del sistema o tracciare (informarci) i dati record importanti del processo di produzione storico.Se c'è una situazione anomala, il sistema invierà il segnale di allarme.



I dati del campo vengono raccolti tramite PLC S7-315 e i dati raccolti vengono visualizzati e registrati sul computer che utilizza WinCC come software di configurazione utilizzando il modulo CP343-1 tramite il protocollo TCP/IP.



I dati raccolti nel PLC vengono inviati anche a un computer remoto attraverso il router industriale (HUB).



Il software PLC e la programmazione del software del computer host applicano la struttura del programma S88 e il design modulare.



In base ai diversi oggetti di controllo, vengono scritti i modelli del motore (due tipi, incluso il controllo dell'inverter e il controllo dell'avvio diretto), inclusi i moduli valvola, i modelli di ingresso analogico, i modelli di uscita analogica, i modelli di loop di controllo PID e così via.



In vista del controllo di processo, il blocco GRAPH di SIEMENS viene utilizzato per la programmazione, rendendo il processo più chiaro.



Il processo di essiccazione è perfezionato in una serie di piccoli processi (come funzionamento a freddo, funzionamento a caldo, funzionamento ad acqua, funzionamento del materiale, essiccazione, ecc.).



Lo scopo del sistema di controllo automatico è garantire il normale funzionamento delle apparecchiature e raggiungere la stabilità della qualità del prodotto controllando e monitorando i parametri di processo importanti dell'essiccatore a spruzzo.
