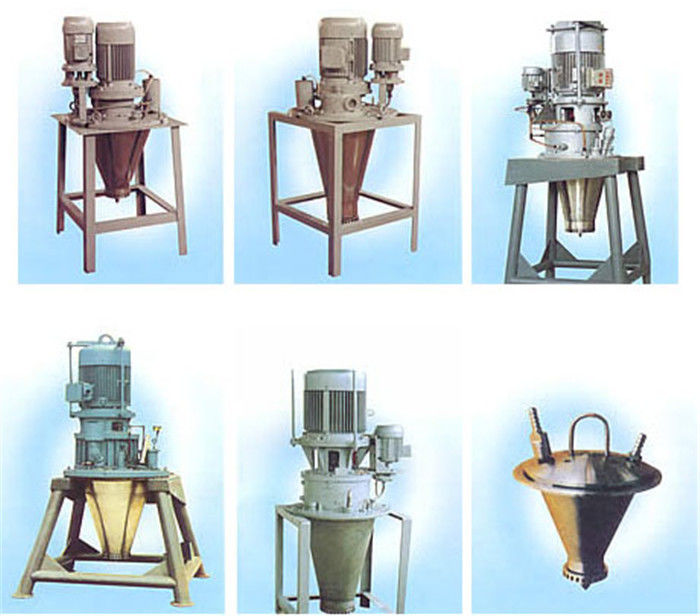

Nessun atomizzatori rotatori ad alta velocità dello SGS di bloccaggio

Descrizione di prodotto

Dettagli del prodotto

Descrizione dei tre generi di atomizzatori:

1. Atomizzatore rotatorio: La sua funzione è di aumentare l'area specifica dell'alimentazione e di evaporare rapidamente l'acqua. I residui devono avere un determinato grado di fluidità e l'oggetto di atomizzazione è residui, alto liquido della pasta, sospensione o soluzione.

2. Ugello d'atomizzazione di pressione (la pompa a diaframma o la pompa ad alta pressione direttamente pressurizza i residui liquidi e poi disperde ed atomizza il liquido materiale attraverso l'ugello di pressione e spruzza le goccioline disperse della foschia nel liquido dell'aria calda con l'aiuto di pressione. L'essiccazione è effettuata nel mezzo. Poiché l'apertura dell'ugello è piccola, la pressione è liberata immediatamente dopo i passaggi ad alta pressione della corrente, di modo che i residui ottengono un trattamento disperso di atomizzazione e lo scambio termico di massa rapido si presenta attraverso il contatto con aria calda).

3. Atomizzatore dell'ugello: Usa l'energia cinetica memorizzata dall'aria compressa per rilasciare immediatamente all'orifizio materiale, di modo che il flusso di materiale bene è urtato e disperso e tagliato e l'alimentazione è atomizzata ed il contatto fine delle goccioline della foschia completamente con aria ad alta temperatura nella torre per produrre lo scambio del Massachussets-calore ed infine un prodotto asciutto della polvere è ottenuto.

Breve introduzione della configurazione di un atomizzatore rotatorio

L'atomizzatore rotatorio è la parte chiave dell'essiccatoio a spruzzo centrifugo e la sua organizzazione modulare è compatta, affidabile e durevole, inoltre la sua manutenzione è particolarmente conveniente.

1) Ingranaggio di azionamento

Il metodo di tr5ansmission di questo tipo di atomizzatore rotatorio è azionamento dell'ingranaggio, il motore primario collega il cambio da di dispositivo di accoppiamento elastico e poi il cambio fa l'asse principale girare in certa gamma ad alta velocità dal regolamento della velocità dell'ingranaggio.

2) Sistema d'atomizzazione

Alimenti i passaggi liquidi tramite la pompa liquida e prendpartee al tubo d'alimentazione, quindi discende nel piatto di distribuzione del liquido dell'alimentazione e sfocia nella camera interna del disco dello spruzzo relativo al cono principale dell'asse attraverso gli occhielli vuoti distribuiti uniformemente nella camera del piatto di distribuzione del liquido dell'alimentazione. Nell'ambito della forza di tirata centrifuga, il liquido dell'alimentazione è spruzzato fuori come la forma di goccia liquida d'atomizzazione minuscola e poi forma la foschia.

3) Sistema di lubrificazione

Il grande atomizzatore rotatorio ha due pompe di olio dell'ingranaggio che funzionano contemporaneamente, l'atomizzatore rotatorio di medie dimensioni e di piccole dimensioni ha una pompa di olio dell'ingranaggio ed ogni pompa di olio ha un motore come azionamento. La pompa di olio aspira fuori il lubrificante del contenitore di olio tramite il tubo d'aspirazione dell'olio e lo transita nel cambio attraverso il condensatore, lubrifica la marcia alta dall'ugello dell'iniezione dell'olio e lubrifica i cuscinetti di rotolamento, che sono nel cambio e sull'asse principale, dalla foschia dell'olio prodotta con gira dell'ingranaggio.

4) Dispositivo di allarme di sicurezza di modo dell'olio

L'atomizzatore rotatorio non può funzionare nella circostanza della scarsità dell'olio. Di conseguenza, il dispositivo di allarme della sicurezza è riparato su grande ed il modo dell'olio della tazza di medie dimensioni dell'iniezione e tutte le tazze generico di taglia dell'iniezione sono stati forniti del manometro elettrico del contatto per controllare e proteggere il lavoro della sicurezza del modo dell'olio. Quando la massa dell'olio è nell'ambito della linea livellata dell'olio o ci sono alcuni guasti nella pompa di olio e conduttura, quindi non può lavorare normalmente ed il sistema di allarme farà automaticamente un allarme, ha tagliato il motore primario contemporaneamente e poi la tazza dell'iniezione smetterà di funzionare.

5) Dispositivo di sigillatura

Il lubrificante dell'atomizzatore rotatorio è sigillato dall'olio che conservano la manica sull'asse principale e dall'olio che conserva il tubo sul sedile di cuscinetto diretto. (Si veda la figura B) per assicurare la sua prestazione di sigillatura, ogni volta per sostituire il cuscinetto principale, debba rinnovare l'olio che conserva contemporaneamente la manica e non può riutilizzare l'olio che conserva la manica ha smontato. Quando l'olio che conserva il tubo lascia la fabbrica, è stato sigillato e fissato stato ed è provato stato se cola l'olio. È inutile smontare questa parte durante il normale ripara e manutenzione, evitante la perdita di olio.

Questo dispositivo di sigillatura della macchina può soddisfare i bisogni normali, se i clienti hanno alcune richieste speciali, voi può aggiungere un insieme del dispositivo di sigillamento dell'aria.

6) Sistema di radiatore dell'olio

Il dovuto alla temperatura interna comparativamente alta dell'essiccatore, per assicurare lo spruzzo centrifugo riparato sulla cima della torre d'essiccamento per lavorare normalmente, controllare la temperatura di lubrificante sotto 70℃, quindi là è un sistema del radiatore dell'olio di acciaio inossidabile riparato in tutti i tipi di rifornimento idrico rotatorio di uso dell'atomizzatore o la pompa idraulica per introdurre l'acqua nel radiatore dell'olio, il tubo adduttore di presa di acqua dovrebbe essere collegata con l'accoppiamento più basso del tubo. L'acqua produce da un altro tubo che si accoppia automaticamente dopo il riciclaggio e l'affluenza dell'acqua è adeguata per il controllo della temperatura dell'acqua sotto 60℃. Se i clienti hanno qualunque richiesta, può aggiungersi un'unità di raffreddamento.
