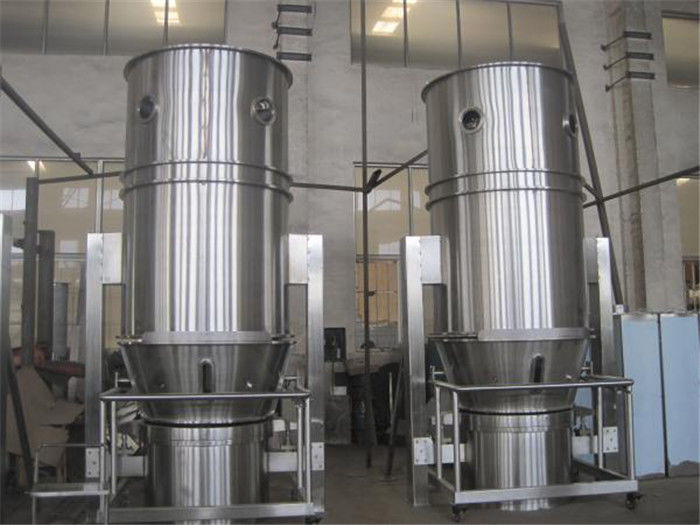

essiccatore a letto fluidizzato verticale di 1.5m3/min 6200mm FG

FG (essiccatore) del letto fluido (essiccatore del FBD)/asciugatrice farmaceutica verticale del letto fluido (asciugatrice del letto fluido)

Descrizione generale

L'essiccazione a letto fluido può essere utilizzata nell'industria di trasformazione dell'intera polvere. Nell'industria farmaceutica, questo metodo innovatore ha sostituito il vassoio che richiede tempo che si asciuga tempo fa: Il processo di secchezza con essiccazione a letto fluido riduce il tempo d'essiccamento nel forno di essiccazione entro circa venti volte. Inoltre, l'essiccazione a letto fluido fornisce le condizioni asciutte controllate ed uniformi confrontate all'essiccazione irregolare in vassoi.

Dettagli del prodotto:

Parametri tecnici

Note:

Temperatura: Regolabile da ambientale a 120℃;

Tasso della raccolta: > 99%

Tempo di funzionamento: 15~30min (dipende da materiale)

                       Contenuto del prodotto finito: ~ 0,2%

                       Rumore: ≤75dB

Principio:

L'aria fresca è filtrata dai due o tre filtri e poi fornisce il sistema di riscaldamento per riscaldare. Dopo riscaldato, l'aria calda prendpartee all'essiccatore e fa scoppiare il materiale nella ciotola del FBD e lascia il materiale negli stati di fluidificazione. Durante questo periodo, il materiale è asciugato. Quando i clienti utilizzano la macchina, possono fissare la procedura ed i parametri secondo i requisiti trattati e poi avviare la macchina.

L'essiccatore del fluido-letto di FG-B e FBG essiccatore del letto fluido della resistenza di scossa di 2 barre sono utilizzati popolare per polvere e le particelle che si asciugano in farmaceutico, l'alimento, l'alimentazione, le industrie chimiche. Un letto fluido è un letto delle particelle solide con una corrente di aria che passa verso l'alto attraverso le particelle alle grande del tasso abbastanza per metterle nel moto. Mentre viaggio attraverso il letto della particella, le particelle si comportano come acqua bollita. Il moto attivo crea il potenziale per la miscelazione ed i risultati migliori una proprietà isotermica. In un letto fluido di ribollimento, nessun gradiente geotermico esiste all'interno della massa delle particelle fluidificate. Poiché la temperatura ed il volume dell'aria possono essere precisamente regolato, il processo raggiunge il trasferimento di calore veloce che lo rende molto efficiente, eppure delicato sul prodotto.

La struttura della pianta:

1. ENTRATA AHU

L'entrata AHU consiste del filtro primario (G4), del filtro dalla posta (F8), del filtro da alta efficienza (H13) e del radiatore con controllo della temperatura accurato. Il flusso, la velocità e la pressione di ingresso dell'aria sono variabili e controllabili. Per il radiatore, può essere radiatore del vapore, il radiatore elettrico, fornace di gas ecc.

2. STRUTTURA DELLA PARTE PRINCIPALE

La struttura della parte principale consiste della ciotola inferiore, ciotola mobile del prodotto con il carrello, la camera fluidificata, camera di Wilson/custodia di filtro. La ciotola inferiore, il contenitore di prodotto e la camera fluidificata sono guarnizione gonfiabile del silicio sigillata con il sensore di ispezione dell'aria della compressa per assicurare il sigillamento affidabile.

3. FILTRO DAL PRODOTTO

Il doppio filtro a sacco strutturato in due pezzi (nel caso richiesta, filtro da acciaio inossidabile disponibili) è guarnizione gonfiabile del silicio sigillata fra le superfici interne della camera di Wilson con il sensore di ispezione dell'aria della compressa per assicurare il sigillamento affidabile. Un sensore della polvere è montato sulla conduttura dello scarico ed ha collegato dal sistema di controllo per assicurare la sicurezza del prodotto durante il livello di elaborazione dati.

4. SCARICO AHU

Il filtro dalla raccolta di polvere dello scarico è rispettoso dell'ambiente progettato.

Caratteristica:

La struttura del letto di fluidificazione è del giro in modo da evitare l'angolo morto. Dentro il saltatore c'è un dispositivo di mescolatura per evitare l'agglomerazione di materia prima e canale di formazione di flusso. Il granello è scaricato con il metodo di girarsi. È molto conveniente e pieno. Il sistema scarico può essere progettato come richiesta.

È azionato agli stati di pressione negativa e della guarnizione. L'aria è filtrata. Di conseguenza è in funzione e conveniente semplici per pulire. È un'attrezzatura ideale che è conforme ai requisiti di GMP.

Per il processo le varianti spruzzano la granulazione, agglomerazione dello spruzzo o rivestimento dello spruzzo, dovrebbe essere notato che non solo l'umidità deve evaporare finché non abbia raggiunto un valore residuo definito, ma anche che asciugarsi ha luogo durante l'intero spruzzatura a caldo. Le temperature dell'aria di ingresso dell'aria troppo alte possono condurre ai ponti liquidi insufficienti, instabili granuli le strutture o i film di sguardo non omogenei.

Letto fluido per raggiungere trasmissione del calore veloce del medium.

Applicazioni:

La macchina pricipalmente è utilizzata per l'essiccamento la polvere o dei granelli da farmaceutico, da derrate alimentari, dal prodotto chimico e da alcune altre industrie.

Oggetti facoltativi:

1. ESPLOSIONE della POLVERE di 2Bar &10Bar

La progettazione protetta contro le esplosioni della polvere 2bar e 10bar è selezionabile assicurare la sicurezza dell'operatore, dell'attrezzatura e dell'ambiente con il dispositivo al suolo affidabile.

2. Prodotto che fa pagare dalla macchina di sollevamento

Prodotto che fa pagare dalla struttura della macchina transfer di vuoto 3.Through-wall per la macchina dentro a richiesta

Diagramma di flusso trattato

Essiccatore del letto fluido per i prodotti farmaceutici
