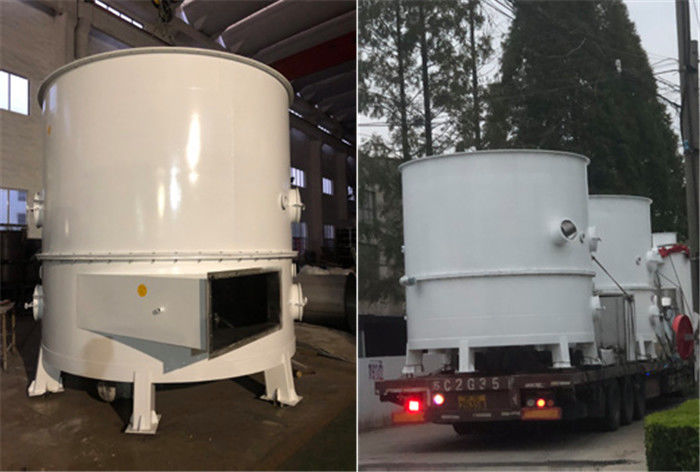

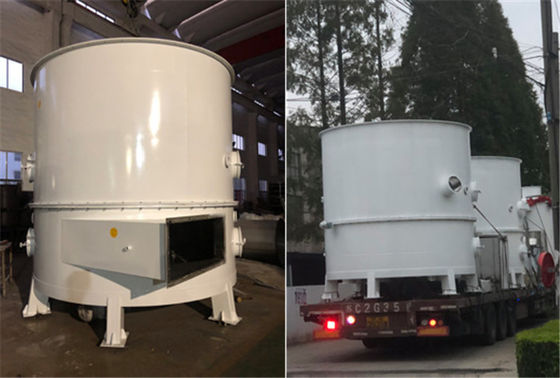

Piccolo essiccatore continuo d'occupazione del piatto di area 3.3m2 PLG

Descrizione di prodotto

Essiccatore continuo del piatto di serie di PLG

Specifiche

Dettagli del prodotto:

Dettagli rapidi

L'essiccatore continuo del piatto di serie di PLG è un tipo gentile impianto di essiccazione continuo della conduzione con alta efficienza. Il suo principio unico di funzionamento e della struttura fornisce i vantaggi di alto rendimento termico, di energia bassa, di più piccola area occupata come pure di buona condizione di gestione, così ampiamente usato nel processo di secchezza di chimico, di farmaceutico, i agri-prodotti chimici, le derrate alimentari ecc. e con una buona reputazione in varie industrie. C'è tre tipi, pressione normale, chiuso-ciclo e tipo di vuoto, quattro specifiche di 1200, di 1500, di 2200 e di 3000. Con tre generi di costruzioni, A (acciaio al carbonio), B (acciaio inossidabile per le parti del in-contatto) e C (in base alla B, aggiunga l'acciaio inossidabile per i tubi di vapore, albero primario e supporto, corpo e copertura superiore). Con un'area di secchezza del ² di 4-180m, ora abbia centinaia di modi, con i vari generi di dispositivi ausiliari per soddisfare le richieste di vari prodotti.

Descrizione

L'essiccatore continuo del piatto di descrizioni dell'essiccatore del piatto di serie di PLG è un genere di alta conduzione di effetto e di impianto di essiccazione continuo. Il suo principio unico di funzionamento e della struttura determina che presenta i vantaggi di alto rendimento termico, consumo di energia basso, piccola area d'occupazione, configurazione semplice, funzionamento e controllo facile come pure condizioni di funzionamento amichevole ecc. Può essere ampiamente usato nel processo di essiccazione nei campi dell'industria chimica, industria farmaceutica, prodotti farmaceutici, prodotti agrochimici, derrate alimentari, foraggio, processo dei prodotti ecc di attività collaterale ed agricoli ed è ben ricevuto dai vari settori nel loro uso pratico. Ora ci sono tre grandi categorie: stili chiusi e di vuoto normali nominati di pressione; quattro dimensioni di 1200, 1500, generi di 2200and 3000 e tre di materiali, cioè (acciaio al carbonio), B (acciaio inossidabile usato per quelle tutte le parti in cui i materiali sono contattati) e C (in base alla B per aggiungere i materiali di acciaio inossidabile per i tubi di vapore, asse e contributo dell'uomo e rivestimenti di acciaio inossidabile al corpo del cilindro ed alla copertura superiore). Con un'area di secchezza che è di 4 - 180 metri quadri, ora abbiamo centinaia di modelli dei prodotti di serie e di vari generi di dispositivi ausiliari disponibili per soddisfare la richiesta dei materiali di essiccazione per i clienti.

Principi del lavoro

Il materiale umido è dato al primo strato che asciuga continuamente il disco dall'alimentatore, il braccio dell'erpice con il piatto dell'erpice fa il movimento di rotazione, in modo dai piatti dell'erpice girano continuamente il materiale. I movimenti materiali seguendo la linea elicoidale esponenziale sulla superficie del disco. Il materiale sui piccoli movimenti di secchezza del disco verso il margine esterno e gocce al margine esterno di grande piatto di secchezza. Sui movimenti materiali del grande disco di secchezza interiormente e cadere giù dal foro cadente centrale al piccolo piatto di secchezza sullo strato seguente. I grandi e piccoli piatti di secchezza allineano alternatamente, in modo dal materiale può scorrere dopo l'intero essiccatore. Il disco di secchezza è vuoto ed il medium di riscaldamento è input. Il medium di secchezza può essere vapore saturo, acqua calda o olio termico. L'essiccamento del medium è input da una lato ed uscita da un altro lato. Le gocce materiali secche al fondo dall'ultimo strato di essiccamento del disco ed è mossa dagli erpici verso lo sbocco di scarico.
Fughe dell'umidità dal materiale ed esaurito dal porto deumidificante alla copertura superiore. L'umidità del tipo essiccatore di vuoto del piatto è esaurita dal pulsometro situato sulla copertura superiore. Il materiale di .discharged può direttamente essere imballato. Possiamo migliorare dal fondo dei materiali secchi possiamo essere direttamente all'imballaggio. Possiamo migliorare la capacità di secchezza through fornendo il radiatore alettato, il condensatore solvente di recupero, il filtro a sacco, il miscelatore per materiale secco restituito, il fan di progetto indotto e l'altra attrezzatura ausiliaria. Il solvente in quei pasta e materiale sensibile al calore può essere recuperato facilmente e il pyrolyzation e la reazione possono essere effettuati.

Regoli lo spessore dei materiali, girante la velocità dell'albero primario, numero del braccio dell'erpice, stile e le dimensioni degli erpici raggiungono il migliore processo di secchezza.

Diagramma di flusso

Caratteristiche della prestazione:

(1) controllo facile, ampia applicazione
1. regoli lo spessore dei materiali, girante la velocità dell'albero primario, numero del braccio dell'erpice, stile e le dimensioni degli erpici raggiungono il migliore processo di secchezza.
2. Ogni strato del piatto di secchezza può essere alimentato individualmente con i media caldi o freddi per riscaldare o i materiali freddi e per rendere il controllo della temperatura accurato e facile
3. il tempo di permanenza dei materiali può essere esattamente regolato.
4. la singola direzione di scorrimento dei materiali senza scorrimento e mescolanza di ritorno, essiccazione uniforme e qualità stabile, nessun rimescolamento è richiesta.

(2) operazione facile e semplice
1. la fermata di inizio dell'essiccatore è abbastanza semplice
2. Dopo che l'alimentazione del materiale è interrotta, possono essere scaricati facilmente dall'essiccatore dagli erpici.
3. la pulizia e l'osservazione attente possono essere portate dentro l'attrezzatura attraverso la finestra di visualizzazione su grande scala.

(3) consumo di energia basso
1. strato sottile dei materiali, a bassa velocità dell'albero primario, di piccolo potere e di energia richiesti per il trasporto del sistema dei materiali.
2. asciutto conducendolo il calore in modo da ha l'efficienza di alto riscaldamento e consumo di energia basso.

(4) il buon ambiente dell'operazione, solvente può essere recuperato e lo scarico della polvere soddisfa le richieste di scarico.
1. tipo normale di pressione: poichè a bassa velocità di flusso d'aria dentro l'attrezzatura e l'umidità essere alto in parte la parte superiore e minimo in parte la parte inferiore, polvere della polvere non potrebbe galleggiare all'attrezzatura, così là non è quasi polvere della polvere in gas della coda scaricato dal porto umido di scarico sulla cima.
2. tipo chiuso: fornito di dispositivo solvente di recupero che può recuperare facilmente il solvente organico dal gas del umido-trasportatore. Il dispositivo solvente di recupero ha struttura semplice e l'alto tasso di recupero e l'azoto può essere usato come gas del umido-trasportatore nella circolazione chiusa per quelli conforme alla combustione, esplosione e l'ossidazione e materiali tossici in modo che l'operazione sicura. Particolarmente adatto ad essiccamento dei materiali infiammabili, esplosivi e tossici.
3. tipo di vuoto: se l'essiccatore del piatto sta azionando sotto vuoto lo stato, è particolarmente adatto ad asciugare i materiali sensibili al calore.

(5) installazione facile e piccola area d'occupazione.
1. Poichè l'essiccatore è in un tutto per la consegna, è abbastanza facile da installare e riparare al sito soltanto sollevando.
2. Come i piatti di secchezza che sono sistemati dagli strati ed installati verticalmente, prende una piccola area d'occupazione pur asciugando l'area è grandi.

Campo di applicazione principale dell'essiccatore vassoio/del piatto

Essiccazione e pirolisi, raffreddarsi e sublimazione

1. prodotti chimici organici

Resina del PVC, resina del politetrafluoroetilene, acido allomaleic, antrachinone, nitroanthraquinone, fenolo p-amminico, melammina, acido di cianuro, acido solfonico del benzene amminico, antiossidante 168, naftolo così, sale acido stearico, anilina, p-nitroanilina, dipentaerythritol, paraffina clorurata, una diammina acida del calcio, dell'etilene tre, sulphinate del benzene del sodio, acido ftalico, sodio acido solfonico dell'estere dimetilico, tiourea, tintura di nero di anilina della soluzione dell'olio, tinture nere acide ed altri materie prime e mediatori chimici organici.

2. prodotti chimici inorganici
Carbonato di calcio leggero, carbonato di calcio attivo, carbonato di calcio superfino del livello nano, carbonato del magnesio, idrossido di alluminio, il nero della calce, carbonato dello stronzio, carbonato del bario, carbonato di potassio, litopone, polvere di assicurazione, solfato di bario, solfato del potassio, catalizzatore microspherical, idrossido di magnesio, solfato di rame, solfato del nichel, solfato del nichel, aminoacido del nichel, molibdato di sodio, cloruro di sodio, criolite, ossido di ferro rosso, idrossido del litio, idrossido del nichel, ossido di zirconio dell'idrogeno, fosfato di calcio, zolfo ecc.

3. medicina ed alimento
Penicillina dell'ampicillina, Deng Yan, phenylglycine e mediatori levogiro, cefotaxima, triazine della cefotaxima, analgin, cimetidina, vitamina b12, vitamina C, sale di uso della droga ed idrossido di alluminio medicinale, silicato parziale medicinale del magnesio, caffeina, tè, estratto del fiore, ginkgo biloba, cioccolato in polvere, amido, materie prime del germe del cereale e mediatori farmaceutici.

4. alimentazione e fertilizzante

Carbonato di potassio, concime potassico, alimentazione della proteina, aureomicina dell'alimentazione, micelio, crusca di frumento, sedimento, alimento, semi, diserbanti, cellulosa, fosfato dell'idrogeno del calcio per il foraggio.

Caratteristiche di tecnologia:
1. piatto di essiccazione
(1). Progettazione della pressione: generale è 0.4MPa, massimo può raggiungere il Mpa 1,6.
(2). Pressione del lavoro: generale è meno poi 0.4Mpa ed il massimo può raggiungere il Mpa 1,6.
(3). Medium di riscaldamento: vapore, acqua calda, olio. Quando la temperatura dei piatti di secchezza è 100℃, l'acqua calda può essere usata; quando 100℃~150℃, sarà ≤ saturato 0.4Mpa del vapore di acqua o vapore-gas e quando 150℃~320℃, sarà olio.
2. sistema di trasmissione materiale
(1). Rivoluzione di albero primario: regolamento stepless di velocità di 1~10 giri/min., di elettromagnetismo o di frequenza.
(2). Braccio dell'erpice: Ci sono 2 - 8 pezzi del braccio che è riparato sull'albero primario su ogni strato.
(3). La lama dell'erpice: Impiombato sulle armi dell'erpice, galleggiante insieme alla superficie del piatto per tenere contatto. Ci sono vari tipi.
(4). Rullo: per i prodotti agglomeri facilmente, o con i requisiti della molatura, il trasferimento di calore ed il processo di essiccamento potrebbero essere rinforzati disponendo i rulli ai posti appropriati.
3. Shell
Tre tipi per opzione: pressione normale, sigillata e vuoto
(1). Pressione normale: Coperture cilindriche o tipo prismatico otto, con la struttura di spaccatura e del corpo intero. I tubi principali delle entrate e degli sbocchi del medium di riscaldamento possono essere dentro le coperture, o fuori delle coperture.
(2). Sigillato: Le coperture cilindriche, potrebbero sopportare la pressione interna di 5KPa, le condotte principali dell'entrata e dello sbocco dei media di riscaldamento potrebbero essere interno delle coperture o dell'esterno.
(3). Vuoto: Le coperture cilindriche, hanno potuto sopportare la pressione esteriore di -0.096MPa. Le condotte principali dell'entrata e dello sbocco è interno delle coperture.
4. riscaldatore a aria:
Normale usato con l'applicazione del fan del progetto, nel caso l'aria bagnata entri, per aumentare essiccamento dell'efficienza.
