attrezzatura ausiliaria di 100000m3/H Jet Pulse Filter SUS304
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | XIANDAO |
| Certificazione: | CE / UL / SGS / EAC / CR – TU |
| Numero di modello: | MC |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | caso di legno |
| Tempi di consegna: | 8~18 SETTIMANE |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 20 insiemi al mese |
|
Informazioni dettagliate |
|||
| Nome di prodotto: | Jet Pulse Filter | Dimensione della borsa: | φ120*3000 |
|---|---|---|---|
| moc: | ACCIAIO AL CARBONIO DI SUS316/SUS304/, ECC | Dimensione: | Su misura |
| Temperatura: | 120-300℃ | Capacità: | 10000-100000m3/h |
| Classe del filtro: | Su misura | Certificazione: | CE / UL / SGS / EAC / CR – TU |
| Evidenziare: | Attrezzatura ausiliaria SUS304,filtro da impulso del getto 100000m3/H,Filtro da impulso del getto SUS304 |
||
Descrizione di prodotto
Alto impulso Jet Bag Filter 10000 di valutazione di filtrazione - capacità di 100000cube Meter/H
Parametri del prodotto
| Spec. | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | MC180 | MC200 | MC260 | MC320 | MC380 | MC400 | MC500 | MC600 | MC800 | |
| Area di filtrazione (m2) | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | 135 | 150 | 195 | 240 | 285 | 300 | 375 | 450 | 600 | |
| Numero del sacchetto filtro (pezzo) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | 180 | 200 | 260 | 320 | 380 | 400 | 500 | 600 | 800 | |
| Velocità di aria di filtrazione (L/m2.s) | 1~2 | |||||||||||||||||
| Volume di aria di filtrazione (m3/h) | 1300 | 1950 | 2600 | 3240 | 3900 | 4550 | 5200 | 6500 | 9720~ | 10800~ | 14040~ | 17280~ | 20520~ | 21600~ | 27000~ | 32400~ | 43200~ | |
| ~2600 | ~3900 | ~5200 | ~6480 | ~7800 | ~9100 | ~10500 | ~13000 | 19440 | 21600 | 28080 | 34560 | 41040 | 43200 | 54000 | 64800 | 86400 | ||
| Dispositivo di rimozione della polvere | Consumo dell'aria compressa (m3) | 0,07 | 0,11 | 0,15 | 0,18 | 0,22 | 0,25 | 0,29 | 0,37 | 0,5 | 0,62 | 0,82 | 1 | 1,2 | 1,4 | 1,56 | 1,88 | 2,5 |
| ~0,30 | ~0,40 | ~0,50 | ~0,60 | ~0,60 | ~0,90 | ~0,90 | ~0,90 | ~1,5 | ~1,5 | ~2,2 | ~2,4 | ~3,0 | ~3,0 | ~3,6 | ~4,2 | ~5,5 | ||
| Pressione dell'aria compressa | 5 ~ 7 | |||||||||||||||||
| (kg/cm2) | ||||||||||||||||||
Descrizione di prodotto
In base al MCI, sviluppiamo il filtro a sacco quadrato del panno di impulso di forma di MC II.
Eccetto le caratteristiche che ha polvere di alta efficienza che si raccoglie, la grande capacità del tasso di aria, la prestazione stabile e è facili da operare e mantengono. Rispetto al MCI, l'uso di MC-II è migliore, per esempio: MC non è facile da lasciare il soggiorno della polvere ed ha ampie applicazioni. È ampiamente usato nella ventilazione, spolverare l'eliminazione e spolverizzare il ripristino nelle industrie mediche ed altro metallurgiche, chimiche, da costruzione del grano, dell'alimento, dell'alimentazione, del materiale.
Dettagli del prodotto:
Alto filtro dalla polvere di impulso di valutazione di filtrazione di SUS304 SUS316L con la borsa 10μm del panno per industria chimica, industria alimentare
| MOC: | ACCIAIO AL CARBONIO DI SUS316/SUS304/, ECC | Dimensione: | Su misura |
| Temperatura: | 120-300℃ | Capacità: | 10000-100000cube metro /h |
| Dimensione della borsa: | φ120*3000 | Classe del filtro | Su misura |
Filtro dalla polvere di impulso di MCSeries con la borsa del panno (filtro a sacco)
Applicazione
È usato affinchè l'essiccatore differente, il miscelatore, il granulatore o la macchina relativa rimuova la polvere.

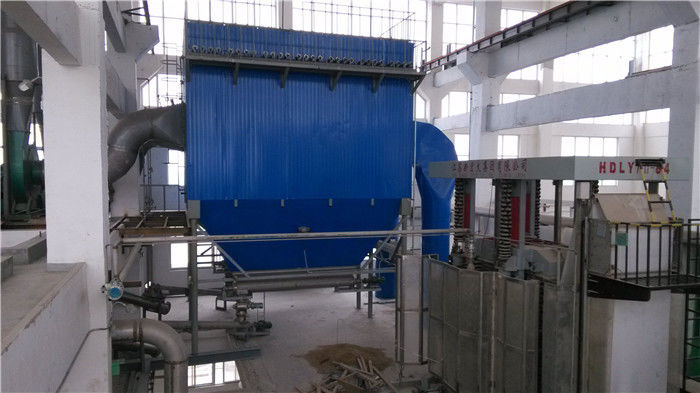

Il tipo di installazione
Disegno schematico di installazione
Dimensione principale
| parameterspec | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 |
| 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 | |
| B | 1450 | |||||||
| C | 780 | 1180 | 1600 | 2000 | 2400 | 1400+1400 | 1670+1670 | 2080+2080 |
| D | 1230 | |||||||
| E | 3700 | 3850 | 4100 | |||||
| F | 3500 | 3600 | 3850 | |||||
| G | 1700 | 1750 | 2000 | |||||
| H | 3040 | 3090 | 3300 | |||||
| a | 476 | 576 | 876 | 876 | 1076 | 676 | 776 | 876 |
| b | 336 | 376 | ||||||
| c | 400 | 500 | 800 | 800 | 1000 | 600×2 | 700×1 | 800×2 |
| d | 260 | 300 300×2 | ||||||
| e | 576 | 576 | 876 | 876 | 1076 | 1276 | 1326 | 1436 |
| f | 276 | 376 | ||||||
| g | 500 | 500 | 800 | 800 | 1000 | 1200 | 1250 | 1360 |
| h | 200 | 300 | ||||||
| k1×n1 k1×2 |
110×4 =440 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+100×2 =1040 |
110×4+100×2 =640 |
110×5+95×2 =740 |
120×7 =840 |
| k2×n2 | 150×2=300 | 113.3×3=340 | ||||||
| k3×n3 k3×2 |
108×5 =540 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+ 100×2 =1040 |
124×10 =1240 |
120×9+ 105×2 =1290 |
120×10+ 100×2 =1400 |
| k4×n4 | 120×2=240 | 113.3×3=340 | ||||||
| Diametro .of la flangia al porto di scarico della polvere | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 |
Tipo di installazione
