Buon sistema di recupero di cascami di calore di compatibilità 316L

Descrizione di prodotto

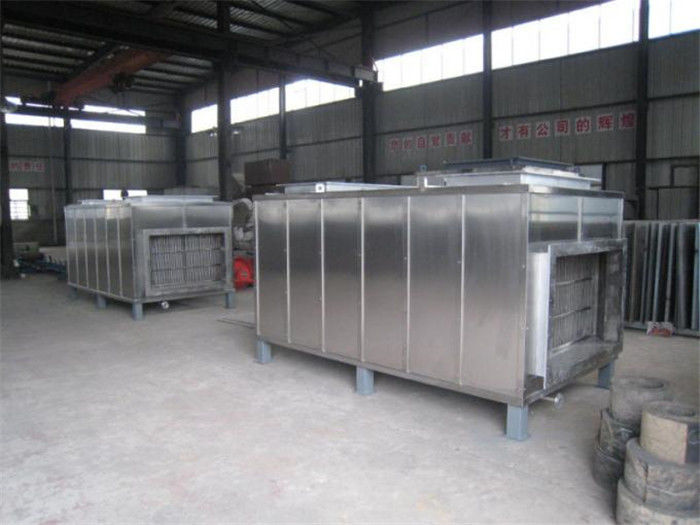

Sistema di recupero di cascami di calore di serie di RH

Dettagli del prodotto: Spruzzi sistema di recupero di cascami di calore della struttura compatta/dell'unità di ventilazione di recupero di cascami di calore dell'impianto di essiccazione

Introduzione di prodotto:

Il ricuperatore di cascami di calore è una forma di scambiatore di calore in cui i gas di scappamento caldi da una fornace sono condotti continuamente lungo un sistema dei condotti di scarico in cui comunicano il calore ad aria ricevuta o a combustibile gassoso.

Linea di produzione di XIANDAO che si asciuga con lo scambiatore di calore efficiente del recupero di cascami di calore: Situazioni ultra pulite, efficace beneficio alla linea di essiccazione di 200 ºC scarico, con un'aria fresca di 165 ºC nel forno per ridurre il consumo di energia della stufa elettrica del forno;

Le caratteristiche di questo tipo preriscaldatore del piatto di esagono di aria:
Rispetto al preriscaldatore tradizionale, questo preriscaldatore del piatto ha alta densità del heatingsurface, la buona resistenza della corrosione, il tempo di impiego lungo, struttura compatta, copre più piccola un'area, perdita di pressione è piccolo, coefficiente basso di perdita.
Il sistema di controcorrente ha l'alta efficienza, i canali verticali del gas e pulizia facile.

Indici tecnici /Parameters di prestazione:

Caratteristiche principali del condotto termico:

1. Inizio rapido, trasferimento di calore veloce
2. piccola resistenza al calore, buona uniformità di temperatura
3. alta conducibilità termica. 14MW/m.C
4. grande capacità di trasferimento di calore
5. ampia gamma di temperature
6. pressione di esercizio bassa
7. buona compatibilità
8. tempo di impiego lungo
9. applicazione sicura ed affidabile
10. l'elemento del trasferimento di calore, nessuna materia nello stato di eccitazione del calore o nello stato statico, non produrrà affatto nocivo al materiale radioattivo del corpo umano

Vantaggio:

Caldaia di cascami di calore e caldaia di recupero di calore, compreso il processo del riscaldatore a gas, del surriscaldatore del vapore, del riscaldatore a aria ausiliario ecc. Fuori della superficie dell'aletta, aumenti l'area di trasferimento di calore, migliora il cambiamento di efficienza termica. Facendo uso dei raggi x, ultrasuono, polvere magnetica, i metodi di collaudo non distruttivi quale permeabilità, assicurare la qualità di attrezzatura.

Caratteristiche tecniche:

Immagine e disegno schematico gas-aria dello scambiatore di calore del condotto di scarico:

Introduzione di tecnologia del condotto termico

Il condotto termico è un genere di nuovo elemento della conduzione di calore con l'alta conducibilità termica eccellente. Poiché gli anni 80 sono stati gas sviluppato del condotto termico - scambiatore di calore del gas, gas del condotto termico - scambiatore di calore dell'acqua, forno del calore-steamhorseshoe dello spreco del condotto termico, generatore di vapore del condotto termico, stufa dell'aria calda del condotto termico ed altri prodotti del condotto termico. Industria in costruzione ampiamente usata dei materiali del condotto termico, ingegneria chimica e petrochimica, di ingegneria energetica, di industria tessile, di industria del vetro, elettrotecnica ed elettronica metallurgica di industria, ecc.

Principio di funzionamento del condotto termico

Il condotto termico è le componenti del centro dell'evaporatore del condotto termico di cascami di calore. Trasferimento di calore con il calore latente del cambiamento di fase del medium di lavoro in un tubo a vuoto chiuso. La prestazione del trasferimento di calore è simile alle proprietà conduttive di alta capacità del trasferimento di calore di superconductors.has e di buona efficienza del trasferimento di calore. Un condotto termico tipico di gravità è come le manifestazioni dell'immagine, il tubo sigillato evacuato, quindi ha riempito di piccola quantità di medium di lavoro. E il più inferiore del condotto termico è riscaldato, il fluido operante assorbe il calore e vaporizzato in vapore, sotto una piccola differenza di pressione, il vapore per andare all'estremità superiore del condotto termico ed al calore del rilascio all'esterno, quindi il medium di lavoro condensa ancora in liquido, il liquido lungo la parete interna del ritorno del condotto termico alla sezione riscaldata più bassa nell'ambito dell'azione di gravità. Poi assorbe ancora il calore. Ricorrendo, continuamente calore di trasferimento da un'estremità all'altra.

Poichè è trasferimento di calore del cambiamento di fase, la resistenza al calore del condotto termico è molto piccola, condotto termico ha una più grande capacità del trasferimento di calore con una più piccola differenza della temperatura. E la struttura del condotto termico è simple.has caratteristiche termiche unidirezionali. Particolarmente dovuto il meccanismo unico del condotto termico, lo scambio termico fra il liquido freddo e caldo è effettuato fuori del tubo e può trasferimento di calore facilmente migliorato.

Caratteristiche strutturali dello scambiatore di calore del condotto termico:

1. Installazione di attrezzatura facile di recupero di cascami di calore di installation.the, nessuna necessità modificare il forno a ferro di cavallo o industriale originale del vapore. Nessuna restrizione ambientale, condotto termico può essere progettata secondo i requisiti dell'ambiente.

2. La cassaforte ed il condotto termico di reliable.the isotermico è buon, trasferimento di calore veloce, alta efficienza. La risonanza si presenta durante il trasferimento di calore, non produce la resistenza di ventilazione e della sporcizia. Non colpirà il forno a ferro di cavallo del vapore o il forno di lavoro normale in alcuna circostanza.

3. Variabilità di densità. Il condotto termico può cambiare indipendente l'area di trasferimento di calore della sezione dell'evaporatore. Significa che il condotto termico può ridurre la superficie di riscaldamento di assorbe il calore ed aumenta l'area di raffreddamento del calore del rilascio. O il condotto termico può aumentare la superficie di riscaldamento di assorbe il calore e si riduce raffreddare l'area del calore del rilascio.

4. Ampia applicazione. Può essere utilizzato in alimento, nel controllo, nei materiali da costruzione, nell'acciaio, nell'elettronica, nei prodotti chimici, nell'elaborazione di legno, di carta, farmaceutico, nell'abbigliamento, in bevande, in macchinario ed in altre industrie. Può adattarsi a vario luogo di lavoro duro.

5. Lunga vita. Resistente alla corrosione, ad alta temperatura, vita 8-10 anni.

6. Risparmio di energia. 10%-30% economizzatore d'energia, la riduzione delle emissioni 10%-20%, tempo di recupero di investimento di attrezzatura è breve, 3-10 mesi può recuperare l'investimento completo.

7. Manutenzione facile. Facile rimuovere polvere, manutenzione conveniente.

Principio di funzionamento

L'aria bagnata prendpartee alla superficie di riscaldamento dal fondo dell'attrezzatura.

Dopo il fondo del tubo caldo assorba il calore ed il medium di lavoro nel tubo caldo sarà evaporato ed assorbe il calore evaporato dall'aria bagnata. Dopo evaporazione, il vapore andrà su alla cima dell'aria calda, nel frattempo, può pre-essere condensato e libera il calore potenziale all'aria calda che irradia l'area. e condensi indietro ritornerà dalla gravità pesante e continuamente riceverà il calore e la ripetizione che consegna il calore dalla superficie di riscaldamento al calore che irradia l'area e riscaldano il fresco per il recupero di cascami di calore.
