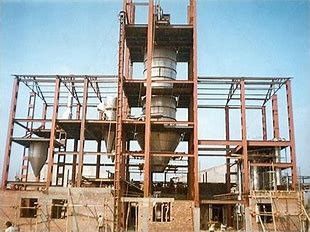

Essiccatore di spruzzo industriale del caffè del tè istantaneo di EAC con il sistema di recupero di calore

Descrizione di prodotto

Linea di produzione istantanea del tè

DESCRIZIONE

La linea di produzione istantanea del tè di XIANDAO (linea di produzione istantanea del tè nero) ha prestazione di alta qualità.
L'estrattore con tre o quattro carri armati dell'estrazione in serio darà la soluzione dello sbocco con i contenuti di solidi di intorno 6-12%. Questa soluzione contiene una certa fibra dentro. Poi il separatore del disco separerà la fibra.
Se il tè istantaneo solubile in acqua freddo è richiesto, il separatore del disco inoltre separerà la maggior parte del olio del tè. Dipenda dai requisiti del cliente; potrebbe essere un separatore del disco per l'applicazione doppia (una separazione fasi di tre e di due fasi) o due separatori del disco esclusivamente.
La soluzione separata poi sarà concentrata dall'evaporatore. I contenuti di solidi dopo che l'evaporatore è normalmente intorno 30-45% (dipende dal tipo di tè).
Il tè concentrato poi sarà asciugato nella polvere del tè con l'essiccatore di spruzzo. L'essiccatore di spruzzo di pressione darà la più grande particella ed il tè solubile istantaneo.
Se la dimensione richiesta del prodotto è più grande, come 1 o 2 millimetri, un granulatore del letto fluido sono forniti a richiesta.

Descrizione della pianta

ⅰ. Carro armato dell'estrazione
Il nostro carro armato dell'estrazione è ampiamente applicabile per alimento farmaceutico e sano, le bevande istantanee e le industrie chimiche. La nostra progettazione speciale fornisce l'alta produttività lavorativa e l'operazione conveniente. La sezione di WIP (lavare sul posto) è disponibile a richiesta.
Con le multi-unità dei carri armati dell'estrazione in serie, potremmo avere il processo dell'estrazione semicontinuo ed estraiamo la maggior parte degli ingredienti dalla materia prima.
Un certo tè speciale richiede la progettazione speciale di conservare l'aroma. Abbiamo la progettazione per estrarre l'aroma e per separarla per ulteriore processo.

ⅱ. Separatore del disco (applicazioni doppie)

Il separatore del disco è un genere di attrezzatura di purificazione utilizzato nella biotecnologia, farmaceutico, in pigmento, in derrate alimentari, in olio, in petrochimici ed industrie lattiere per separare la miscela «di liquido -- liquido e solido liquido» nella proporzione differente.
C'è fibre o cenere molto basse di percentuale nell'estratto. Per assicurarsi il prodotto finito potrebbe essere 100% risolto, suggeriamo il separatore del disco per eliminare le impurità.
Per produrre il tè solubile in acqua freddo, dovremmo anche separare l'olio del tè. Ha potuto essere un separatore per separare esclusivamente l'olio e le impurità insolubili, o due separatori. Un certo cliente inoltre richiede ulteriore separatore di raffinare l'olio del tè.

ⅲ. Concentratore

Concentratore a più stadi di vuoto

Suggeriamo normalmente l'evaporatore con pellicola discendente di multi-effetti per concentrare l'estratto prima dell'essiccatore di spruzzo. Risparmia l'energia utilizzando il vapore ripetutamente. Il calore di condensazione può anche essere recuperato, se il vapore dall'effetto anteriore è compresso ad ad alta pressione. La temperatura del vapore saturo che corrisponde alla pressione è inoltre più alta ed il vapore può essere riutilizzato per riscaldare. Il compressore del vapore del getto di vapore è utilizzato nell'ambito di questo principio.
Il compressore del getto è azionato ad una velocità molto alta e non ha parti mobili. La struttura è semplice e l'operazione affidabile.
Ogni effetto dell'evaporatore con pellicola discendente ha un sistema di distribuzione superiore. Il liquido entra verso il basso in ogni tubo uniformemente, formando uno strato liquido sottile della cavità cilindrica, i vapori scorre lungo un asse verso il basso.
Il prodotto concentrato è separato dai vapori a due punti, in primo luogo al più inferiore per gravità e secondariamente da un alto filtro a ciclone efficiente. I vapori puliti poi sono usati per riscaldare l'effetto seguente, o sono condensati (ultimo effetto).
Là concentratori anche di congelamento. Ma il consumo della polvere è molto su, in modo dall'applicazione non è ampia.

ⅳ. Essiccatore di spruzzo
Per avere buona solubilità, suggeriamo normalmente l'essiccatore di spruzzo di pressione per questa applicazione.
La soluzione concentrata dovrebbe essere inserita nella torre d'essiccamento dalla pompa d'omogeneizzazione ad alta pressione e poi essere spruzzata nelle perle fini. I flussi d'aria filtrati e riscaldati nella torre d'essiccamento tramite i distributori commerciali dell'aria calda ed asciugheranno le perle fini liquide molto velocemente. Il prodotto secco sarà raccolto al fondo dell'essiccatore di spruzzo ed alle indennità da raccogliere nei cicloni.
La nostra progettazione speciale garantirà la qualità del prodotto e ridurrà il consumo di energia.

Ma se volete ottenere il prodotto istantaneo del tè del granello, quindi noi raccomanderebbe vivamente l'essiccatore di spruzzo a più stadi del letto fluido di precisione di serie di PFSD (produzione continua).

Essiccatore di spruzzo a più stadi del letto fluido di precisione di serie PFSD-760

(Produzione continua).

Inoltre il seguente granulatore del letto fluido di serie di FL (produzione in serie di piccola dimensione) è per la scelta degli utenti.

Granulatore del letto fluido:

Quando la più grande dimensione delle particelle del prodotto è richiesta, suggeriamo il granulatore del letto fluido in grado di produrre le particelle di intorno 1 - 2 millimetri.

Nel granulatore, la polvere istantanea fine del tè è caricata in un contenitore di prodotto ed è fluidificata da aria riscaldata e filtrata. L'estratto liquido del tè o qualunque altro sapore è spruzzato sul potere fluidificato di fare i granelli.

ⅴ. Sistema di recupero di calore
Le foglie di tè di miscela hanno potuto essere usate come il combustibile del sistema. Ma le foglie di tè originali di miscela sono bagnate, non facili da essere bruciato. Così premiamo le foglie di tè in primo luogo e poi utilizziamo l'aria calda dalla torre d'essiccamento ed il calore del gas di combustione per asciugare le foglie di tè prima che alimentile alla fornace o alla caldaia dell'aria calda.
ⅵ. Altre parti
Per avere la pianta diretta uniformemente, inoltre configuriamo alcuni chiarificatori, i serbatoi di compensazione ed altri serbatoi per il sistema.
Il sistema di WIP (lavare sul posto) è fornito a richiesta.


Diagramma di flusso globale:
