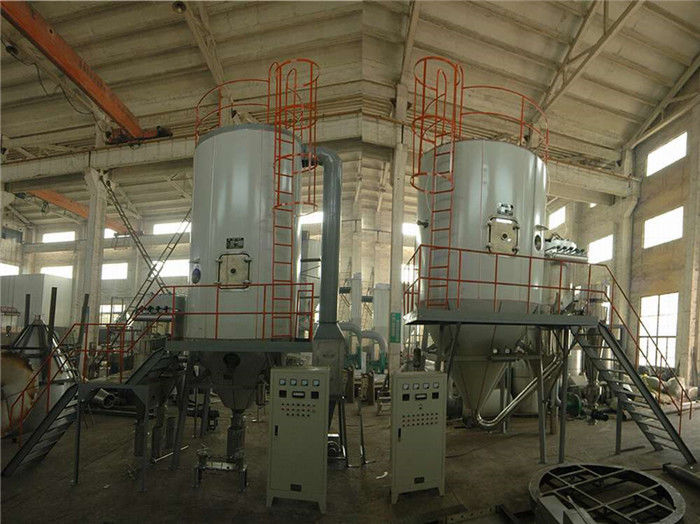

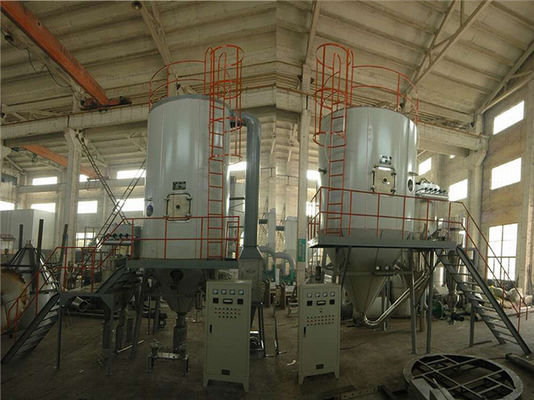

Macchina più asciutta dello spruzzo di pressione di SUS316 20000kg/H YPG

Essiccatore di spruzzo di pressione di serie di YPG

Descrizione generale

La granulazione dello pressione-spruzzo di serie di YPG e le asciugatrici possono spruzzo-granulare la miscela di dimensione con il contenuto elevato del solido sotto pressione ed asciugarla nel prodotto globulare del grano. La polvere secca che ha una buona fluidità completamente riempirà rapidamente in muffa in un modo omogeneo, tenente un contenuto costante dell'acqua residua e della scioltezza. La polvere può essere fatta domanda per i prodotti di modellatura sotto pressione statica aumentare una vita di servizio della muffa 4-8 volte in confronto a quella usata per polvere meccanicamente granulata. I prodotti modellati hanno una buoni uniformità e alto livello di rivestimento, in modo da sono ampiamente usati nei commerci dei mattoni della porcellana, dei wafer ceramici delle stoviglie, dei materiali ceramici, dei materiali magnetici della ferrite, ecc.

◆Questa attrezzatura collega due funzioni, asciugantesi e granulanti, insieme. Il granello necessario della palla con la determinati dimensione e rapporto può essere prodotto conformemente ai requisiti del processo regolare la pressione, il flusso e la dimensione del foro d'atomizzazione.

◆Il corpo, i tubi ed il separatore della torre dell'insieme in cui contatterebbe i prodotti sono fatti di AISISUS304 o AISISUS304L o AISISUS316L o AISISUS316. C'è uno strato sicuro di calore-conservazione fra i casi interni ed esterni del corpo della torre d'essiccamento. Il materiale aggregazione è benissimo cotone di vetro. Il corpo della torre inoltre è fornito di porta di osservazione, di vetro di vista, di lampada-casa, di metri di controllo e di strumenti che è controllata e visualizzata attraverso il pannello di controllo elettrico.

Dettagli del prodotto

Parametri tecnici

Parametri tecnici

Note: La quantità di evaporazione dell'acqua è collegata con le caratteristiche del materiale, del contenuto di solidi e della temperatura dell'entrata e dello sbocco dell'aria calda.

La configurazione per un insieme del sistema più asciutto dello spruzzo di pressione

1. Sistema della presa d'aria: consiste del filtro dell'aria (come pre & post-filtro & filtro sotto- da alta efficienza e filtro da alta efficienza), del fan del progetto del riscaldatore a aria (quali il radiatore, il radiatore del vapore, la fornace di gas elettrici ecc) e della condotta relativa della presa d'aria.

2. Delivery system liquido: consiste della pompa a diaframma o pompa di vite, carro armato di mescolatura materiale e tubo relativo.

3. Sistema d'atomizzazione: pompa di pressione con l'invertitore.

4. Torre principale: consiste delle sezioni coniche, sezioni diritte, martello pneumatico, dispositivo di illuminazione, botola ecc.

5. Sistema di raccolta materiale: consiste del filtro a sacco del panno e del filtro a ciclone o della ruspa spianatrice dell'acqua. Questi parti dovrebbero essere fornite basate sui bisogni del cliente.

6. Sistema dello scarico dell'aria: consiste dell'aspiratore, del filtro dalla condotta dello scarico dell'aria e dalla posta o del filtro da alta efficienza. (Per il filtro ha scelto, è basato sulla richiesta del cliente.)

Breve introduzione a flusso di lavoro

Il liquido di materia prima è pompato in pompa a diaframma diretta. Il liquido di materia prima è atomizzato nelle goccioline minuscole. Poi si riunisce con aria calda ed i cad. Le maggiori parte del materiale della polvere saranno raccolte dallo sbocco del fondo della torre principale. Per la polvere fine, ancora le raccoglieremo continuamente dal filtro a sacco del panno e del filtro a ciclone o dall'impianto di lavaggio (bagnato) dell'acqua. Ma dovrebbe dipendere dalla proprietà materiale.

Il tipo essiccatore di pressione di granulazione dello spruzzo pricipalmente è composto di sistema d'alimentazione, di essiccatore, di sistema di rimozione di polvere, di sistema di riscaldamento e di sistema elettrico ed ogni sistema include alcune attrezzature relative.

Il sistema d'alimentazione consiste di un barilotto mescolantesi, di un filtro, di una pompa a diaframma e di una pistola a spruzzo. I residui secondari palla-macinati sono trasferiti dal mulino a palle al carro armato mescolantesi e sono pompati e trasportati dalla pompa a diaframma tramite il filtro e poi entrano nella torre d'essiccamento tramite la pistola a spruzzo.

I residui entrano nella torre d'essiccamento dall'ugello della pistola a spruzzo per iniziare il processo di essiccazione di granulazione dello spruzzo. Il processo specifico è diviso in tre fasi:

Atomizzazione dei residui

I residui sono premuti nella torre d'essiccamento dall'ugello a certa pressione dalla pompa a diaframma nel sistema d'alimentazione. L'energia della pressione è convertita in energia cinetica. I residui sono spruzzati dall'ugello dal fondo alla cima per formare un film liquido ad alta velocità, che immediatamente taglia in goccioline. La dimensione delle goccioline prodotte da atomizzazione è inversamente proporzionale alla pressione e la capacità di produzione dell'ugello è proporzionale al quadrato della pressione.

Scarico della polvere granulare

Il ventilatore che trasporta l'aria calda alla torre d'essiccamento, alla torre d'essiccamento ed all'aspiratore costituisce l'essiccatore.

Il sistema di rimozione di polvere è composto di filtro a ciclone da alto-efficienza, di filtro a sacco, di ventilatore centrifugo ed ecc… L'aspiratore invia le particelle più fini e l'aria asciutta nel filtro a ciclone da alto-efficienza. Dopo l'efficace separazione, le particelle più fini entrano nel vaso di ricezione al fondo del separatore per il recupero. Il gas di scarico che contiene una piccola quantità stessa di particelle fini restanti è succhiato ancora nel filtro a sacco dal ventilatore centrifugo per la raccolta di polvere, che realizza il trattamento inoffensivo del gas di scarico ed il gas di scarico finale è scaricato dal camino.

Inoltre, un sistema di riscaldamento composto di stufe elettriche e di riscaldatore a aria gas-rifornito (fornace) fornisce l'aria calda per la torre d'essiccamento. Il sistema elettrico composto di gabinetto di controllo elettrico e di sensori in loco installati alla presa d'aria ed allo sbocco per controllare la temperatura, può verificare e controllare i collegamenti principali di intero essiccatore di granulazione dello spruzzo per accertarsi del funzionamento normale di intera pianta.

Le goccioline sono asciugate in una forma sferica.

Asciugandosi fra le goccioline e l'aria calda è effettuato in un flusso misto e l'aria calda entra nella torre tramite il distributore commerciale dell'aria calda sulla copertura superiore. Il distributore commerciale dell'aria calda genera un discendente migliora il flusso d'aria e le goccioline sono spruzzate nel flusso di aria calda dal fondo per completare. Le goccioline formano una forma sferica dovuto l'effetto di tensione superficiale. Allo stesso tempo, perché le goccioline hanno una grande area, l'acqua evapora rapidamente e si asciuga ed infine si restringe per formare una polvere granulare sferica asciutta (della particella). La polvere granulare sferica ha formato gradualmente le cassapanche nella torre d'essiccamento ed è separata dall'aria calda. La cavità dell'imbuto al fondo della torre raccoglie i materiali granulari e li scarica dal porto di scarico. Le particelle più fini e l'aria asciutta sono estratte dall'aspiratore collegato alla parte superiore del cono dell'imbuto per entrare nel sistema di rimozione di polvere.

L'importanza di prova nella selezione dell'attrezzatura e nella progettazione tecnica

◆Poiché i prodotti differenti hanno le tecnologie e regole di secchezza differenti della particella, non c'è tipo di essiccatori a spruzzo che soddisfanno tutte le richieste. Ora spruzzare ancora è considerare come un genere di tecnologia. La prova è la base correttamente di scelta dei tipi. La macchina prodotta dalla società «di YIBU» è utilizzata specialmente per effettuare le prove tecnologiche dei materiali. Questo genere di atteggiamento pragmatico contribuisce al successo di molti progetti chiavi in mano, come: polvere detergente, resina polimerizzata, carbonio bianco, Mn3O4, latte di soia, lipasi, medicina tradizionale cinese dell'oloturia ed ecc.

Ugelli importati di pressione delle marche di fama internazionale

gruppo regolabile della pistola a spruzzo della Multi-pistola

Presa d'aria a più stadi

L'attrezzatura su grande scala migliora la mescolanza, l'essiccazione e l'agglomerazione di comandi

Ogni dispositivo Venturi è fornito di pistola a spruzzo a più stadi e di tubo fine indipendente di recupero della polvere

                                                                                                                                      A bassa temperatura. agglomerazione

                                                                                   A bassa temperatura. agglomerazione

Caratteristiche dell'essiccatore di granulazione dello spruzzo di pressione di serie di YPG

1. Alto rapporto del rendimento, risparmio energetico ed alta efficienza;

2. Nessun deposito della polvere sulla parete;

3. Velocemente asciugarsi, particolarmente applicabile per materiale sensibile al calore:

L'area del liquido materiale notevolmente è aumentata dopo atomizzazione. Nel flusso di aria calda, 95-98% dell'acqua può essere evaporato in un istante ed il tempo d'essiccamento è di soltanto dieci secondi ai dieci dei secondi;

4. Il prodotto ottenuto è particelle sferiche con la dimensione delle particelle uniforme, la buona fluidità, la buona solubilità, l'alta purezza del prodotto e la buona qualità.

5. Vasta gamma dell'applicazione: Secondo le caratteristiche del materiale, può essere asciugata con aria calda o essere granulata con aria fredda, che ha forte adattabilità al materiale.

6. Operazione semplice e stabile, controllo conveniente, facile realizzare operazione automatica.

7. Per il sistema di riscaldamento della pianta, è molto flessibile. Possiamo configurarlo basato sui termini specifici quale vapore, l'elettricità, fornace dei clienti di gas ecc, di cui possiamo interamente progettare per abbinare il nostro essiccatore di spruzzo;

8. Sistema di controllo di automazione industriale avanzata

Il sistema di controllo ha più scelte, quale il pulsante, HMI+PLC ecc.

Il sistema di controllo automatico si compone del regolatore dello SpA, applicando il controllore logico programmabile della società di SIEMENS di S7-315 2DP ed è basato sul software di programmazione di PUNTO 5,5, l'inizio e la fermata e collegamento del controllo di ciclo di PID, della pianta e dell'allarme dei parametri di processo ed ecc. Può essere realizzato. Il sistema di controllo in primo luogo accetta i comandi dell'operatore e poi dei giudici se i termini di logica del programma trattato siano soddisfatti secondo le informazioni raccolte del campo. Se le circostanze sono installate, i segnali in uscita di programma di controllo in un ordine specifico attivare o chiudere tutti i tipi di attrezzatura nel processo di controllo.

L'interfaccia uomo/macchina di HMI è configurata dal software SIMATIC WinCC della configurazione di SIEMENS, che realizza l'operazione del sistema di controllo dell'essiccatore, del monitoraggio di stato dell'operazione, dell'analisi dei dati, della registrazione e della stampa del sistema di controllo dell'impianto di essiccazione. Ha completato la combinazione organica di attrezzatura e di personale di campo. Con il HMI, l'operatore può introdurre i comandi ed introdurre i parametri trattati o le formule differenti per completare la produzione dei prodotti differenti. Allo stesso tempo, possiamo ottenere le informazioni sullo stato del sistema. Possiamo anche domandare circa le informazioni correnti di produzione del sistema, o la traccia (domandi) i dati record importanti del processo di produzione storico. Se c'è una situazione anormale, il sistema spedirà il segnale di allarme.

Diagramma centrifugo dell'interfaccia del pannello di controllo dell'essiccatore di spruzzo di precisione PSD-90 ICP

I dati del campo sono raccolti tramite lo SpA S7-315 ed i dati raccolti sono visualizzati e registrati sul computer che prende il WinCC come software di configurazione usando il modulo CP343-1 con il protocollo del TCP/IP.

I dati si sono raccolti nello SpA inoltre sono inviati ad un computer remoto tramite il router industriale (HUB).

Programmazione del software dello SpA e di software del computer host applicare la struttura di programma S88 e la progettazione modularizzata.

Secondo gli oggetti differenti di controllo, i modelli del motore (due tipi compreso controllo dell'invertitore e controllo diretto di inizio) sono scritti, compreso i moduli della valvola, i modelli dell'entrata analogica, i modelli dell'uscita analogica, modelli del ciclo di controllo di PID ed ecc…

In considerazione di controllo dei processi, il blocchetto del GRAFICO di SIEMENS è fatto domanda per la programmazione, facendo il pulitore trattato.

Il processo di secchezza è raffinato una serie di piccoli processi (quali l'operazione fredda, l'operazione calda, l'operazione di acqua, l'operazione materiale, l'essiccazione, ecc.) .operation, essiccazione, ecc.).

Lo scopo del sistema di controllo automatico è di accertarsi dell'impiego normale delle attrezzature e di raggiungere la stabilità di qualità del prodotto controllare e verificando i parametri trattati importanti dell'essiccatore di spruzzo.

Grande controllo in campo della torre di spruzzo:

Grande gabinetto di controllo del campo della torre di spruzzo:

Sistema del controllo logico di programma di SIMATIC & pannello di tocco

Portata delle applicazioni:

◆Industria alimentare: Di latte in polvere grasso, proteina, di latte in polvere del cacao, di latte in polvere sostitutivo, chiara dell'uovo (tuorlo), alimento e pianta, avena, succo del pollo, caffè, tè dissolubile istantaneo, carne di condimento, proteina, soia, proteina dell'arachide, idrolizzato e così via. Zucchero, sciroppo di amido, amido di mais, glucosio. pectina, maltosio, potassio di acido sorbico ed ecc.

◆Medicina: Estratto, unguento, lievito, vitamina, antibiotico, amilasi, lipasi ed ecc. della medicina di cinese tradizionale.

◆Plastica e resina: Emulsione dell'ABS, di ab, resina acida urica, resina fenolica dell'aldeide, resina della urea-formaldeide, resina della formaldeide, politene, poli cloroprene ed ecc.

◆Detersivo: detersivo comune, detersivo avanzato, polvere di sapone, cenere di soda, emulsionante, sbiancante ottico, acido ortofosforico ed ecc.

◆Industria chimica: Fluoruro di sodio (potassio), colorante e pigmento alcalini, mediatore del colorante, Mn3O4, fertilizzante composto, acido silicico formico, catalizzatore, agente acido solforico, aminoacido, carbonio bianco ecc.

◆Ceramico: ossido di alluminio, materiale della piastrella di ceramica, ossido di magnesio, talco ecc.

◆Altro: Idrossido di alluminio, cloruro di calcio, agente acido stearico e lo spruzzo di raffreddamento. È ampiamente usato in coloranti alimentari, nei mediatori ed in altre industrie.

Immagini fisiche degli essiccatori a spruzzo di pressione ai cantieri nel paese ed all'estero

Essiccatore di spruzzo a valle YPG-2000 (progetto del PAC del cloruro di Shaanxi Polyaluminum)

disegno 3D per la pianta dell'essiccaggio per polverizzazione

Torre più asciutta dello spruzzo di pressione in costruzione

Grande torre di spruzzo di pressione sul cantiere straniero

Diagramma di flusso per il tipo Co-corrente essiccatore dello spruzzo superiore di spruzzo dell'ugello di pressione

Diagramma di flusso per il tipo di spruzzo inferiore essiccatore di spruzzo dell'ugello di pressione della controcorrente

Introduzione di prestazione dell'essiccatore dello spruzzo

Lo fondo-spruzzo, essiccatore di spruzzo di pressione di metodo dello superiore spruzzo adotta la pompa a membrana per i materiali di fornitura con il cambiamento continuo di 6-5000kg/h, la pressione di 2.5-15Mpa e la precisione di flusso di <1>

Scelta facoltativa:

◆Questo genere di pianta completa è fabbricato basato su progettazione su misura. Non tutte le caratteristiche funzionali sono fornite di tutte le progettazioni. La configurazione reale dovrebbe essere fatta conformemente al contratto o ha firmato l'accordo.

◆Per le componenti elettriche principali, abbiamo scelte delle marche internazionali, quali ABB, Siemens o Schneider o altri.

◆Per il materiale da costruzione della pianta, possiamo scegliere AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, il acciaio al carbonio, ecc.

◆Per il sistema di controllo, possiamo scegliere i bottoni, SpA + HMI, ecc… Possiamo progettare il sistema di controllo come stato necessario.

◆Possiamo progettare i sistemi protetti contro le esplosioni per gli essiccatori a spruzzo secondo i requisiti di cliente.

◆Per il sistema di corrispondenza per l'essiccatore di spruzzo, possiamo fornirlo, quale il sistema d'alimentazione, sistema di trasporto pneumatico ecc.

◆Per il sistema di riscaldamento per la pianta, è molto flessibile. possiamo configurarlo basato sui termini del sito del cliente, quale vapore, l'elettricità, fornace di gas ecc, di cui possiamo interamente progettare per abbinare il nostro essiccatore di spruzzo.

◆Se non c'è sistema di riscaldamento, può essere usato come dispositivo di raffreddamento per fare le particelle con l'aria di raffreddamento.

◆Piattaforma approfondita difficile completa e professionale di servizio delle piante di R & S, del prodotto scientifico e ragionevole estesa e di produzione di tecnologia di scambio, di ricerca e di esplorazione di servizio:

La società di XIANDAO può fornire ai clienti le varie debite notifiche degli atti sperimenta e la verifica della prova in laboratorio la dimensione, la scala pilota o persino i banchi di prova di dimensione di produzione per una piccola quantità del prodotto tali serie come YPG, GPL, PSD, BYP, PFSD ed ecc… Queste piante verificano la possibilità di applicazione tecnica di molte serie di prodotti, determinano gli stati ottimali del processo di produzione e forniscono i campioni per analisi di mercato.

Attenzione da ordinare

1. Nome e proprietà liquidi: contenuti di solidi (o contenuti idrici), viscosità, tensione superficiale e pH.

2. I contenuti idrici residui di densità asciutta della polvere permessi, la dimensione delle particelle e la temperatura massima hanno conceduto.

3. Uscita: quotidiano di tempo dello spostamento.

4. Energia che può essere assicurata: pressione del vapore, elettricità correttamente, combustibile di carbone, olio e gas naturale.

5. Requisito di controllo: indipendentemente da fatto che le temperature dello sbocco e dell'entrata dovrebbero essere controllate. Requisito della raccolta della polvere: whetherit necessari per usare il filtro a sacco del panno ed il requisito dell'ambiente del gas scarico.

6. Altri requisiti speciali.
