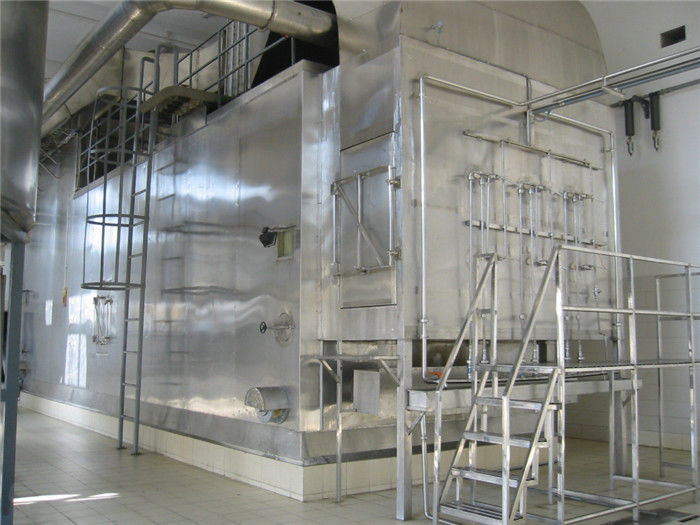

Attrezzatura orizzontale uniforme dell'essiccatore di spruzzo di dimensione delle particelle HSD

Descrizione di prodotto

Essiccatore di spruzzo orizzontale di serie di HSD

Breve introduzione

L'essiccatoio a spruzzo orizzontale di serie di HSD è differente dall'essiccatoio a spruzzo verticale convenzionale. L'ente rettangolare della torre si trova sulla terra, la pistola dal lato del corpo della torre che si alimenta, scaricante dall'altro lato. Il materiale può essere spruzzato dalla pompa ad alta pressione e poi completamente essere contattato con l'aria calda che è dallo stesso lato. Secco in un tempo stesso di a corto di. Il prodotto finito cade sul piatto inferiore della torre dovuto gravità ed il materiale sul piatto è passato tramite la ruspa spianatrice per entrare nel porto di ricezione.
Dopo l'essiccamento, il prodotto finito ha la buona fluidità, il piccolo caricamento residuo e manuale, la buona stabilità, la dimensione delle particelle uniforme ed alto rendimento.

Ampiamente usato nella proteina del tuorlo d'uovo, nei globuli, in plasma, in alimento, nel prodotto chimico ed in altre industrie.

Dettagli del prodotto

Caratteristiche

• Dimensione delle particelle più media, più grande rendimento, meno spreco e meno perdita;
• Nessun gomito, elimina il fenomeno di ostruzione del tubo;
• Il sistema ha più piccola resistenza, fan di pressione più bassa potrebbe essere adottato con il consumo di energia più basso;
• Lo spazio è compatto. L'aeratore, l'aspiratore ed il radiatore possono essere disposti sulla cima della torre per ridurre l'area occupata. L'altezza dell'attrezzatura è ridotta da più della metà che il tipo verticale.

Principi di funzionamento

Dopo che l'aria è filtrata dal filtro ed è riscaldata dal radiatore, entra in distributore commerciale dell'aria calda che è dentro

essiccatore. Tramite il distributore commerciale dell'aria calda, l'aria calda entrerà uniformemente nell'essiccatore. Al

lo stesso tempo, la pompa d'alimentazione invierà il materiale liquido per fare pressione sulla pistola a spruzzo (ugello). Il materiale liquido

sarà spruzzato nelle goccioline fini. Fa l'area di contatto di materiale e di aria calda liquidi molto

più grande, l'umidità è evaporata rapidamente. In un periodo ridotto stesso, il materiale liquido è asciugato in polvere. Polvere

cade il fondo più asciutto giù. La maggior parte dei prodotti sono ricevuti dalla trasmissione della ruspa spianatrice e della coclea.

Meno polvere della toilette entrerà con il gas della coda in collettore di polveri borsa tipo che è all'estremità di essiccazione

camera. La polvere e la polvere sono raccolte dal trasportatore di vite. Il gas della coda è esaurito dal fan.

Le caratteristiche di questa macchina sono:

1. La velocità di essiccazione è molto rapida
L'area del materiale notevolmente è aumentata dopo lo spruzzo di pressione e l'umidità di 90~95% può essere evaporata istantaneamente nell'aria ad alta temperatura. Richiede soltanto dieci secondi a dozzine di secondi per completare il tempo d'essiccamento.
2. lo spazio è più piccolo
Rispetto all'essiccatore di spruzzo verticale, il modello adotta il metodo orizzontale dell'alimentazione dell'entrata, l'altezza dell'attrezzatura notevolmente è ridotta ed il dispositivo di rimozione di polvere non è progettato dall'ente spaccato. La struttura è compatta e la disposizione è ragionevole. Così, l'area notevolmente è ridotta, l'investimento della costruzione della fabbrica ed il portanti dell'attrezzatura inoltre sono ridotti di conseguenza.
3. Prodotto di qualità
La struttura dell'attrezzatura è più semplice. Il tempo d'essiccamento del prodotto è breve e la polvere grezza e fine del prodotto è raccolta. Può incontrare tutti i tipi di indici di qualità, quali la distribuzione per ampiezza, la forma del prodotto, la qualità del prodotto, il colore, l'aroma, il gusto, l'attività biologica ed il contenuto bagnato del prodotto.
4. Operazione e pulizia facili.
Il modello è in funzione, più alto più semplici nell'automazione e si abbassa nell'incidenza guasti. La pulizia interna dell'attrezzatura è angolo conveniente e nessun morto. Rispetto all'essiccatore verticale, la macchina non ha pericoli nascosti di lavoro aereo da produzione, l'installazione, pulizia fino alla manutenzione.

Configurazioni della pianta e descrizione della struttura

Tipi di radiatori
A causa delle fonti di calore differenti usate dagli utenti, solitamente c'è energia elettrica, il vapore, il gas di combustione del gas naturale, il carbone, olio ecc. Il controllo di forma della fornace di riscaldamento è differente. Può essere selezionato secondo i requisiti dei prodotti e gli stati di vari posti. Per maggiori informazioni e le istruzioni dell'operazione di questo tipo, si è riferito prego al manuale.

Tipi di radiatori convenzionali:

1). Stufa elettrica
2). Scambiatore di calore del vapore
3). Scambiatore di calore del trasferimento di calore
4) combustione diretta o indiretta di gas naturale (o di altri gas).
5). Combustione diretto/indiretto di carbone
6). Olio diretto/indiretto di combustione
7). Gas di combustione

Attualmente, questa macchina adotta il trasferimento di calore del vapore, il riscaldamento elettrico ed il riscaldamento diretto del gas naturale.

2. Filtro dell'aria
Secondo i requisiti differenti, la presa d'aria del sistema è fornita solitamente di un filtro dell'aria. Qui sono le scelte facoltative:
1). Filtro dell'aria ruvido
2). Filtro dell'aria di effetto medio
3). filtro dell'aria Sotto-efficiente
4). Filtro da alta efficienza
5). Filtro da alta efficienza ad alta temperatura e

3. Distributore commerciale dell'aria calda
L'aria calda entra orizzontalmente nell'essiccatore, aria calda e le goccioline fanno gli scambi di riscaldamento ed il Massachusetts da un lato, promuove il contatto di gas e di liquido e rinforzare il processo di secchezza. D'altra parte, impedire la parete del materiale bagnato dei semi attaccare alla parete.

4. tipi di pompe d'alimentazione
Dopo sono i tipi della pompa d'alimentazione di essiccatori di spruzzo di pressione:
1). Pompa di vite
2). Pompa a ingranaggi
3). Pompa omogenea
4). Pompa a diaframma (dispositivo di stabilizzazione sostenente)
5). Pompa ad alta pressione del tubo flessibile
6). Trasporto pneumatico

Pistola a spruzzo di pressione/ugello

Vantaggi principali:
1) struttura semplice e basso costo
2) manutenzione facile ed assemblea conveniente
3) rispetto a flusso d'aria ed a tipo centrifugo, il potere di atomizzazione è relativamente più basso.

Gli svantaggi principali della pistola a spruzzo di pressione/ugello sono:
1) la pompa ad alta pressione di A deve essere abbinata.
2) Poiché il foro di spruzzatura è piccolo, deve essere filtrato efficacemente per impedire il bloccaggio.
3) lo strato dello spruzzo è indossato facilmente, per i più grandi materiali di usura, ha spruzzato lo strato dovrebbe essere fatto di materiale resistente all'uso.
4) il materiale di grande viscosità non è atomizzato facilmente.

6. Essiccatore
L'essiccatore è composto di coperture, di telaio, di ente interno del barilotto e di strato dell'isolamento. C'è struttura fra l'ente esterno del barilotto ed il barilotto interno che è riempito di cotone dell'isolamento termico con 100mm. La progettazione di una dimensione ragionevole dell'essiccatore può incontrare la capacità di secchezza mentre riduce la viscosità della torre il più possibile. L'entrata dell'aria calda e lo sbocco del locale essiccatoio sono forniti rispettivamente di una temperatura di misurazione della resistenza termica e l'indicatore della temperatura è installato sul gabinetto elettrico dell'operazione. Per l'osservazione dello stato dello spruzzo, il locale essiccatoio è fornito di una lampada illuminante e di una finestra di osservazione. Per essere conveniente per la pulizia, il locale essiccatoio ha una porta di pulizia.

7. separatore dei Aero-solidi
Secondo i requisiti delle caratteristiche di prodotto ed i requisiti ambientali di vari materiali, l'essiccatore è fornito di seguenti separatori resistenti all'aria.
1). Filtro a ciclone
2). Separatore diffuso
3). Filtro a sacco/casa del filtro/collettore di polveri
4). Collettore di polveri bagnato bagnato di scrubber/or
5). Camera di sistemazione
6). Precipitatore elettrostatico

Nota:

Il collettore di polveri bagnato dell'impianto di lavaggio è diviso nell'impianto di lavaggio bagnato Venturi e spruzza il collettore di polveri bagnato. Il collettore di polveri borsa tipo ha parecchie scelte, quale il tipo corrente della borsa, borsa film-laminata del panno, la borsa resistente ad alta temperatura del panno, anti borsa statica del panno ecc.
Attualmente, il dispositivo comune della separazione è un filtro a sacco.

8. Ricuperatore di cascami di calore
Dal gas della coda, i cascami di calore sono riciclati e riutilizzati. Il gas della coda (temperatura 80-120) sarà riscaldato a 40-70 C con lo scambio termico indiretto due del dispositivo, che può notevolmente ridurre il consumo di energia dell'essiccatore e ridurre il costo di operazione di circa 10-20%

9. Il regolatore dell'aria e del ventilatore centrifugo
Il ventilatore centrifugo è selezionato secondo la capacità della macchina. Il volume di aria del fan può essere regolato secondo la pressione della torre e della temperatura dello sbocco & dell'entrata. La forma di adeguamento può essere manuale ed automatica e l'azionatore elettrico può essere completato automaticamente aumentando il dispositivo elettrico.

10. Controllo elettrico del gabinetto
Qui sono alcuni tipi di controllo di essiccatori di spruzzo. Potreste sceglierlo secondo il requisito del prodotto e la precisione di controllo.
1). Controllo convenzionale
2). Controllo dello SpA (controllo del touch screen)
3). Controllo del DCS (controllo di computer)

Il funzionamento di intera macchina è controllato da un gabinetto di controllo elettronico.

I punti di controllo principali sono
1). Ventilatore
2). Aeratore
3). Stufa elettrica o bruciatore
4). Pompa d'alimentazione, ecc.

Diagramma di flusso per l'essiccatore di spruzzo orizzontale di serie di HSD

I parametri di regolamento principali sono
1). Temperatura della presa d'aria
2). Temperatura dello scarico dell'aria
3). Pressione dell'interno
Il collegamento può essere messo secondo la configurazione ed i requisiti, come collegamento del bruciatore e del fan.

Nota: La quantità di evaporazione dell'acqua è collegata con le caratteristiche del materiale, del contenuto di solidi e della temperatura dell'entrata e dello sbocco dell'aria calda.
