• essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304
essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304

essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304

Dettagli:

Luogo di origine: Cina
Marca: XIANDAO
Certificazione: CE / UL / SGS / EAC / CR – TU
Numero di modello: FG

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: Negotiation
Imballaggi particolari: Scatola di legno
Tempi di consegna: 8~18 SETTIMANE
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 20 set al mese
Miglior prezzo Contatto

Informazioni dettagliate

nome del prodotto: Essiccatore a letto fluido serie FG Materiale: ACCIAIO AL CARBONIO SUS316/SUS304/, ECC
Fonte di riscaldamento: Vapore/elettrico/gas naturale/ecc. Capacità: Personalizzato
Controllo: HMI E PULSANTE Motor: ABB SEW
Quantità di aria compressa: 0,3-1,5 m3/min altezza della macchina principale: 2100-6200 mm
Evidenziare:

Essiccatore a letto fluido orizzontale HMI

,

essiccatore a letto fluido orizzontale SUS304

,

essiccatore a letto fluido continuo SUS304

Descrizione di prodotto

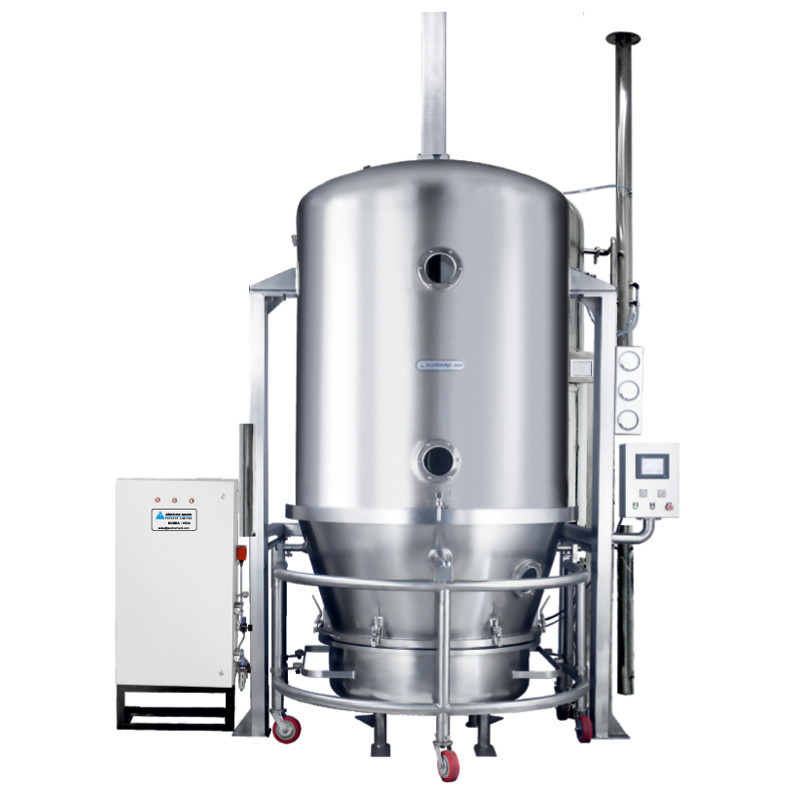

FG(Essiccatore a letto fluido)( Essiccatore FBD )/Essiccatore a letto fluido farmaceutico verticale(Essiccazione a letto fluido Macchina)



Descrizione generale



L'essiccazione a letto fluido può essere utilizzata nell'intero settore della lavorazione delle polveri.Nell'industria farmaceutica, questo metodo innovativo ha da tempo sostituito la lunga essiccazione su vassoio: il processo di essiccazione con essiccazione a letto fluido riduce il tempo di essiccazione nel forno di essiccazione di circa venti volte.Inoltre, l'essiccazione a letto fluidizzato fornisce condizioni di essiccazione controllate e uniformi rispetto all'essiccazione irregolare nei vassoi.



Dettagli del prodotto:



Materiale: ACCIAIO AL CARBONIO SUS316/SUS304/, ECC Fonte di riscaldamento: Vapore/elettrico/gas naturale ecc
Documento: GRASSO/QI/QO/QP Capacità: Personalizzato
Controllo: HMI E PULSANTE Il motore: ABB SEW



parametri tecnici



spec contenitore di materia prima

capacità produttiva

kg/lotto

consumare di

vapore

quantità di

aria compressa

potere di

fan

altezza della macchina principale
debole (mm) volume(L) min. Massimo. Kg/lotto m3/min kw mm
3 300 12 1.5 4 12 0.3 2.2 2100
5 400 22 4 6 23 0.3 4 2300
30 700 100 15 36 70 0.3 5.5 2500
60 1000 220 30 72 140 0.6 11 3000
120 1200 420 80 140 211 0.6 18.5 3300
200 1400 670 100 240 282 0.9 22 3800
300 1600 1000 150 360 366 0.9 30 4000
500 1800 1500 250 600 465 0.9 45 4800
1000 2200 2500 500 1100 800 1.5 75 6200





Appunti:

Temperatura: regolabile da ambiente a 120 ℃;

Tasso di raccolta:> 99%

Tempo di funzionamento: 15~30min (dipende dal materiale)

Contenuto del prodotto finale: ~ 0,2%

Rumore: ≤75 dB



Principio:



L'aria fresca viene filtrata dai due o tre filtri e poi entra nell'impianto di riscaldamento per il riscaldamento.Dopo il riscaldamento, l'aria calda entra nella camera di essiccazione e fa esplodere il materiale nella tazza dell'FBD e lascia il materiale in condizioni di fluidificazione.Durante questo periodo, il materiale viene essiccato.Quando i clienti utilizzano la macchina, possono impostare la procedura e i parametri in base ai requisiti del processo, quindi avviare la macchina.

L'essiccatore a letto fluido FG-B e l'essiccatore a letto fluido con resistenza agli urti FBG 2 bar sono comunemente utilizzati per l'essiccazione di polveri e particelle nell'industria farmaceutica, alimentare, dei mangimi e chimica.Un letto fluidizzato è un letto di particelle solide con un flusso d'aria che passa verso l'alto attraverso le particelle ad una velocità sufficientemente grande da metterle in movimento.Mentre l'aria viaggia attraverso il letto di particelle, le particelle si comportano come acqua bollita.Il movimento attivo crea il potenziale per una migliore miscelazione e risulta in una proprietà isotermica.In un letto fluidizzato gorgogliante, non esiste alcun gradiente di temperatura all'interno della massa delle particelle fluidificate.Poiché la temperatura e il volume dell'aria possono essere regolati con precisione, il processo raggiunge un rapido trasferimento di calore che lo rende molto efficiente, ma delicato sul prodotto.





La struttura della pianta:



1. RIPRESA UTA



L'UTA di ingresso è composta da filtro primario (G4), filtro post (F8), filtro ad alta efficienza (H13) e riscaldatore con controllo accurato della temperatura.Il flusso d'aria in ingresso, la velocità e la pressione sono variabili e controllabili.Per il riscaldatore, può essere un radiatore a vapore, un riscaldatore elettrico, un forno a gas e così via.



2. STRUTTURA DEL CORPO PRINCIPALE



La struttura del corpo principale è costituita da vasca inferiore, vasca prodotto mobile con carrello, camera fluidizzata, camera di espansione/alloggiamento filtro.La vasca inferiore, il contenitore del prodotto e la camera fluidificata sono guarnizioni siliconiche gonfiabili sigillate con sensore di ispezione dell'aria compressa per garantire una tenuta affidabile.



3. FILTRO PRODOTTO



Il filtro a maniche a doppia struttura in due pezzi (su richiesta, disponibile filtro in acciaio inox) è una guarnizione siliconica gonfiabile sigillata tra le superfici interne della camera di espansione con sensore di ispezione dell'aria compressa per garantire l'affidabile tenuta.Un sensore di polvere è montato sulla tubazione di scarico e interbloccato dal sistema di controllo per garantire la sicurezza del prodotto durante la fase di lavorazione.



4. SCARICO UTA



Il filtro di raccolta della polvere di scarico è progettato nel rispetto dell'ambiente.

essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304 0essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304 1essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304 2

essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304 3



Caratteristica :

La struttura del letto di fluidizzazione è rotonda in modo da evitare angoli morti.All'interno della tramoggia è presente un dispositivo di agitazione per evitare l'agglomerazione della materia prima e la formazione di canali di scorrimento.Il granulo viene scaricato attraverso il metodo del ribaltamento.È molto comodo e completo.Il sistema scaricato può essere progettato come richiesta.

Viene azionato alle condizioni di pressione negativa e tenuta.L'aria è filtrata.Pertanto è semplice nel funzionamento e conveniente per la pulizia.È un'attrezzatura ideale che è conforme ai requisiti di GMP.

Per le varianti di processo granulazione a spruzzo, agglomerazione a spruzzo o rivestimento a spruzzo, va notato che non solo l'umidità deve evaporare fino a raggiungere un valore residuo definito, ma anche che l'essiccazione avviene durante l'intero processo di spruzzatura.Temperature troppo elevate dell'aria in ingresso possono portare a ponti liquidi insufficienti, strutture di granulato instabili o pellicole dall'aspetto disomogeneo.

Letto fluido per ottenere una rapida trasmissione del calore del mezzo.



Applicazioni:

La macchina è utilizzata principalmente per l'essiccazione di polveri o granuli provenienti da industrie farmaceutiche, alimentari, chimiche e di altro tipo.



Elementi facoltativi:

1. ESPLOSIONE DI POLVERE A 2 BAR E 10 BAR



Il design a prova di esplosione della polvere da 2 bar e 10 bar è selezionabile per garantire la sicurezza dell'operatore, dell'attrezzatura e dell'ambiente con un dispositivo di messa a terra affidabile.



2. Caricamento del prodotto tramite la macchina di sollevamento



Caricamento del prodotto con la macchina di trasferimento sottovuoto 3.Struttura passante per la macchina su richiesta



Diagramma di flusso del processo

essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304 4





essiccatore a letto fluido orizzontale 1.5m3/Min, essiccatore a letto fluido continuo SUS304 5



Letto fluido seccoehmPer prodotti farmaceutici
