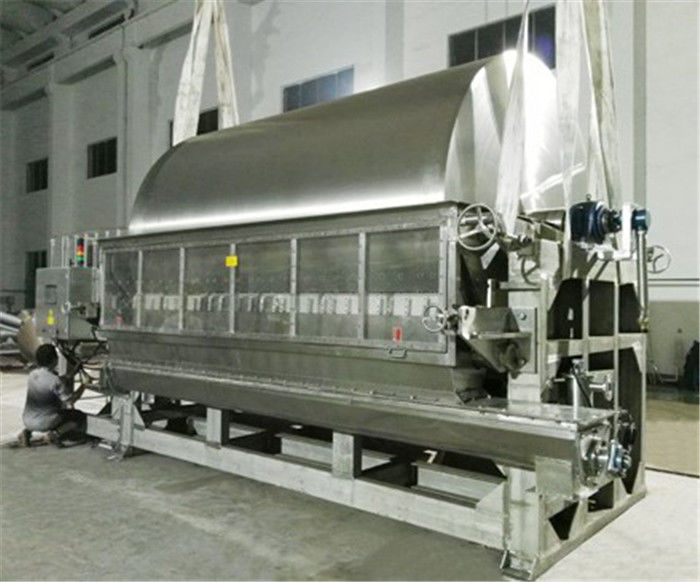

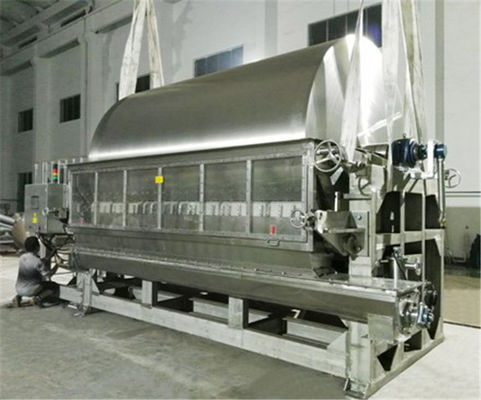

il HG 630kg/h ruzzola essiccatore della conduzione con lo Scrapper

ESSICCATORE/FLAKER DELL'ESSICCATORE CYLINDRER DEL TAMBURO ESSICCATORE /TUMBLE DI SERIE DI HG CON LO SCRAPPER

Prefazione del prodotto:

Il tamburo essiccatore di serie di HG è un genere di rotazione dell'impianto di essiccazione continuo con il riscaldamento interno stile. Determinato spessore dell'attaccatura del film dei materiali al tamburo dalla nave liquida materiale sotto il tamburo. Il calore è trasferito alla parete interna del cilindro tramite i tubi e poi alla parete esterna ed al film dei materiali, per evaporare l'umidità in materiali secchi del film dei materiali in modo da. I prodotti essiccati poi sono raschiati dalla lama misura sulla superficie del cilindro, rientrano giù al trasportatore a spirale nella lama e si trasportano, raccolti ed imballati.

Dettagli del prodotto:

Caratteristica tecnica:

Note:

La nostra società produce due categorie di essiccatore della ruspa spianatrice del tamburo: singolo cilindro e doppio tipo del cilindro. Possiamo anche progettare l'essiccatore del doppio cilindro con l'alimentatore materiale superiore in termini di richiesta dal cliente.

I principi di lavoro:

Il tamburo essiccatore è un genere di impianto di essiccazione continuo attraverso il riscaldamento rivestito del vapore. Il corpo del cilindro di rotazione è attaccato a certo spessore del film liquido di materia prima tramite il carro armato materiale messo nel divisorio più basso. Il calore sensibile (vapore) è passato attraverso i tubi alla parete interna ed esterna dei corpi di tamburo e poi è condotto al film liquido di materia prima, di modo che il tenore d'acqua della materia prima rapidamente è evaporato e la reazione della pasta accade. Con la rotazione continua dei corpi di tamburo, infine il materiale completamente è asciugato ed il processo d'incollatura compire.

Completamente i prodotti essiccati sono raschiati fuori dal corpo del cilindro di rotazione dalle ruspe spianatrici installate nelle superfici del corpo di tamburi ed allora riunite nel trasportatore di vite al fondo delle ruspe spianatrici. All'estremità di scarico del trasportatore di vite, un dispositivo schiacciante è messo. Dopo essere stato schiacciatoe ed il fiocco i prodotti è a

trasportato alla stanza pulita per la pesatura ed imballare. A questo punto, il processo di secchezza e d'incollatura compire.

Caratteristiche

1. Alta efficienza termica. Il principio di trasferimento di calore dell'essiccatore del cilindro è la conduzione di calore di cui la direzione di conduzione tiene identico nell'intero cerchio dell'operazione. Eccetto dissipazione di calore della copertura di estremità e della perdita di radiazione, tutto il calore può essere usato per evaporazione dei materiali bagnati sulla parete del cilindro. L'efficienza termica può raggiungere 80%-90%.

2. Grande elasticità di operazione ed ampia applicazione. I vari fattori di secchezza dell'essiccatore del cilindro possono essere regolato, quale densità dei materiali d'alimentazione/spessore del film materiale, la temperatura del medium di riscaldamento, girante la velocità del cilindro ecc. Quale può cambiare l'essiccamento della velocità dell'essiccatore del cilindro. Poichè questi fattori non hanno interrelazione, determina la convenienza grande al funzionamento a secco e la rende applicabile all'essiccamento dei materiali vari e soddisfare la richiesta differente di produzione.

3. Breve periodo di secchezza. Il periodo di secchezza di materiali è normalmente in secondo luogo 10 - 15, in modo da è adatto a materiali sensibili al calore. Può anche essere azionato in meno circostanza di pressione se è messo nel vuoto.

4. Tasso di secchezza veloce. Come film dei materiali ricoperti sulla parete del cilindro è molto sottile. Normalmente, lo spessore è 0,3 - 1.5mm, più le direzioni del calore e la trasmissione di massa è identica, la forza di evaporazione sulla superficie del film può tenere a 30-70kg. H2o/m2

Gamma di applicazione

È adatto ad asciugare le materie prime liquide o il liquido spesso nell'industria chimica, l'industria del colorante, industria farmaceutica, l'industria di derrate alimentari, l'industria di metallurgia ecc.

Requisiti del tamburo/dell'essiccatore cilindro di caduta con la ruspa spianatrice

In considerazione della situazione specifica della società, facciamo con ciò i seguenti requisiti alla progettazione della nostra società del cliente:

1. È necessario che il dispositivo di rimozione di polvere e di rimozione di odore dovrebbe essere sistemato (più il dispositivo bagnato dell'impianto di lavaggio);

2. Nessun filtro primario ed intermedio da efficienza si aggiunge alla presa d'aria;

3. Il bruciatore ha selezionato i prodotti di marca di Riad dell'italiano;

4. Per essere fornito di dispositivo d'alimentazione materiale (facendo uso del trasportatore di vite);

5. L'acciaio della caldaia è usato per la parte di combustione e l'acciaio inossidabile è usato per la parte del in-contatto della testa della macchina e del tamburo ed il acciaio al carbonio può essere usato per altre parti;

6. Il cilindro è destinato per essere in conformità con i requisiti specifici del cliente (quali 1,4 * 14m ed ecc.);

7. Aggiunga schiacciare e la mescolatura del dispositivo dentro per impedire l'agglomerazione dei materiali (tramite l'asse);

8. Il frantoio di distribuzione dovrebbe essere installato al posto in cui il materiale entra nell'attrezzatura attraverso il trasportatore di vite, come schiaccia il materiale alla rinfusa nelle strisce per essiccazione facile.

9. L'attrezzatura ha una base e un bruciatore.

10. La nostra società fornisce soltanto il fondamento dell'attrezzatura, che è responsabile del collegamento l'elettricità e dell'acqua alla pianta.

Diagramma di flusso:

Schizzo della struttura del tamburo essiccatore:

Dalla sua caratteristica, può essere diviso in due tipi: singoli cilindro e doppio cilindro. Altrimenti può anche essere diviso in due tipi secondo la pressione dell'operazione: pressione e tipo normali di decompressione.
