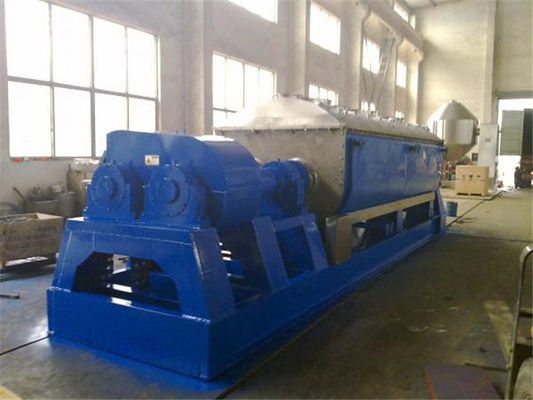

Essiccatore vuoto diesel di conduzione della pagaia 20rpm del riscaldamento KJG

Descrizione di prodotto

Essiccatore vuoto della pagaia di serie di KJG (essiccatore vuoto) della ventola (essiccatore della pagaia)

Descrizione generale

Applicabile per l'essiccamento o il raffreddamento dello stato della pasta, della particella, della polvere e dei residui di materiale, esegua il processo di essiccamento, di raffreddamento, di riscaldamento, di sterilizzazione, di reazione e di combustione alla bassa temperatura. La lama di trasferimento speciale del riscaldamento e di mescolatura, fa l'efficienza di trasferimento dell'alto calore e svolge la funzione autopulente. Il cuneo speciale ha modellato la mescolatura e la lama di trasferimento del calore ha l'efficienza di alto riscaldamento e funzione autopulente della superficie di trasferimento del riscaldamento.

Le lame cuneiformi vuote sono concentrate sull'albero cavo. I media di calore attraversano la lama dall'albero cavo. L'area di trasferimento del calore nell'efficace volume è molto alta. La gamma di temperature dei media di riscaldamento è ℃ -40 a ℃ 320. Potrebbe essere vapore, o lo stato liquido, quali vapore, il riscaldamento indiretto termico dell'olio ecc., là non è il calore effettuato da aria. Tutto il calore è utilizzato per ad asciugare il materiale eccetto il perso degli strati dell'isolamento termico. La superficie della lama cuneiforme ha funzione autopulente. I movimenti relativi delle particelle del prodotto e l'azione di pulizia cuneiforme di effetti di superficie, questa possono pulire il materiale allegato alla superficie cuneiforme, in modo da tenere la pulizia della superficie di trasferimento del calore durante il lavoro. La parete dell'essiccatore vuoto della lama è a forma di Ω e 2 o 4 pezzi di asse di mescolatura vuota sono forniti solitamente nelle coperture. Per evitare tutta la perdita di materiale o raccogliere il vapore solvente materiale, c'è copertura terminale sigillata e copertura superiore con le coperture. Il porto di scarico è fornito di un piatto di blocco per assicurare l'altezza livellata materiale, di modo che la superficie del trasferimento di calore completamente è coperta dal materiale e completamente visualizzare il contributo di superficie. I media di trasferimento di calore attraversare il connettore di rotazione, le coperture del rivestimento e asse di mescolatura vuota. Per assicurare il migliore effetto di trasferimento, l'asse di mescolatura vuota adotta la struttura interna differente conformemente ai media di riscaldamento differenti.

Dettagli del prodotto

Parametro tecnico

Refs. Lista del parametro caratteristico

Nota: alcuni dei parametri sono regolato e conforme alla progettazione reale.

Principio del lavoro:

Il trasferimento di calore sorge dell'essiccatore vuoto della pagaia ha incluso la pagaia, mescolando l'asse e la superficie della parete. E l'area di trasferimento di calore della pagaia è la grande maggioranza, in modo dalla struttura dell'attrezzatura è compatta e l'area di trasferimento di calore del volume unitario è alta. La mescolatura e mescolarsi fanno il volume d'affari materiale tempestuously in moda da potere ottenere il materiale l'alto coefficiente di trasferimento di calore, l'area occupata e lo spazio è piccolo ed i costi di immobilizzo della pianta sono conservati. Poiché la struttura della pagaia è speciale, durante durante il periodo, materiale sarà espelsa ed allentata, essiccazione rinforzata. Il rapporto di carico dell'essiccatore è alto, può essere 80~90%, tempo d'essiccamento può essere regolato a partire da alcuni minuti ad alcune ore regolando la velocità di alimentazione, la velocità rotatoria dell'asse di mescolatura ed il rapporto di carico. E da porto d'alimentazione a scaricare il porto il movimento di materiale proviene basicamente moto del pistone. La sua distribuzione di tempo di soggiorno è stretta, in modo dall'umidità del prodotto è uniforme. La pagaia sull'asse di mescolatura ha un determinato angolo assiale, in modo da può continuamente materiale secco.

Struttura di attrezzatura:

Prendendo il tipo dell'doppio asse per esempio per introdurre la struttura (l'essiccatore della pagaia comprende la singola asse, la doppia asse ed il tipo delle quattro-assi). Consiste delle coperture a forma di w con il rivestimento, copertura superiore, due alberi cavi con le pagaie, due coperture di estremità, meccanismo di trasmissione della tubatura del metallo snodato in acciaio e flessibile che include gli ingranaggi e ruota a catena ed ecc.

I centri dell'attrezzatura sono i due alberi cavi e le pagaie vuote saldati sulle assi. La forma della pagaia è forma emi-circolare vuota di cuneo-forma, dentro può essere medium di riscaldamento dell'input. Eccetto la funzione di mescolatura, è inoltre il dispositivo del trasferimento di calore. Due superfici principali del trasferimento di calore delle pagaie sono superficie del pendio. Una volta materiali i contatti con la superficie del pendio, granelli slitteranno a partire dalla superficie del pendio con la rotazione della pagaia. Può permettere al trasferimento di calore è rinnovata continuamente, in modo dal trasferimento di calore è rinforzato. Al fondo del triangolo della pagaia c'è lama della ruspa spianatrice, può spazzare il materiale che i depositi al fondo, in modo da possono evitare l'angolo morto.

Ci sono alcune attrezzature per la distribuzione della pagaia e le dimensioni di ogni parte. Ed all'area d'alimentazione, asciugante l'area e scaricante l'area, ci sono non solo pagaie, ma anche unità complementare, può assicurare stabile gli impianti della macchina ed asciutto uniformemente. Più più, il tempo di soggiorno può essere regolato.

Applicazione

L'essiccatore della pagaia è stato utilizzato con successo in alimento, chimico, petrochimico, in tintura, in fango industriale, ecc. Le caratteristiche di trasferimento di calore, raffreddarsi, mescolantesi permettono all'attrezzatura di compire le seguenti operazioni di unità: calcinazione (bassa temperatura), raffreddarsi, asciugarsi (recupero solvente), riscaldamento (fondersi), reazione e sterilizzazione. Le lame mescolantesi, allo stesso tempo, sono superfici del trasferimento di calore e questa fa l'area di trasferimento di calore negli aumenti del volume unitario, accorcia il tempo di lavorazione. La lama del cuneo agisce non solo superficie del trasferimento di calore ma inoltre possiede la funzione autopulente. Compressione - la funzione di miscelazione di espansione fa il materiale è mescolata anche. Il materiale è fatto per muoversi lungo l'assiale come «pistone-flusso» e nell'intervallo assiale, la pendenza materiale della temperatura, di umidità e di mixedness è molto piccola.
1. l'olio conduttivo termico si applica come medium di riscaldamento, l'essiccatore della pagaia per compire la calcinazione di bassa temperatura. Come: del solfato di calcio del biidrato (CaSO4 2 H2O), calcinato nel solfato di calcio del biidrato con 1/2 H2O (Ca SO4. 1/2 H2O). Il bicarbonato di sodio (NaHCO3) è calcinato nella cenere di soda (Na2 CO3), ecc.
2. Con il medium di raffreddamento, quale la salamoia ecc. di raffreddamento, dell'acqua pompata dentro, l'essiccatore della pagaia può essere utilizzato per raffreddamento. Come: il dispositivo di raffreddamento dell'alcali della pagaia utilizzato nell'industria del carbonato di sodio ha sostituito il dispositivo di raffreddamento antiquato dell'alcali di raffreddamento a aria, l'energia di risparmio ed il dispositivo di trattamento del gas dell'estremità, riducenti il costo di operazione. Anche può essere usato per il raffreddamento il biossido di titanio, la polvere del ferronichel e di vari generi di polvere e di materiali granulari. Da ℃ 1000, su un singolo materiale della macchina può essere raffreddato meno a ℃ di 40.
3. Le funzioni principali dell'essiccatore: senza usando l'aria del riscaldamento, può fare il recupero, il consumo di energia ed il controllo ambiente solventi in uno stato ideale maneggevole o trattabile. Si adatta specialmente ai materiali che devono recuperare il materiale sensibile solvente e termico che è infiammabile e facile da ossidarsi. È stato in fine l'industria chimica ampiamente usata, l'industria petrochimica e l'industria della tintura.
4. Nell'intervallo assiale, l'uniformità della temperatura, umidità e mixedness, permette all'attrezzatura di essere usata per il riscaldamento o la fusione, o alla reazione di alcuni prodotti solidi. È stata utilizzata con successo in fertilizzante composto e nelle industrie modificate dell'amido. L'essiccatore della lama può essere utilizzato per il processo di sterilizzazione per alimento e farina. La grande superficie di riscaldamento nell'efficace volume dell'unità può presto riscaldare il materiale alla temperatura di sterilizzazione, evitante il cambiamento materiale di qualità dovuto il riscaldamento di molto tempo.

Portata per i materiali applicati
Industria petrochimica: polietilene, di densità massima e minima della polvere della poliolefina, della resina del policarbonato, polietilene lineare di densità bassa, particelle polyacetal, nylon 6, nylon 66, nylon 12, fibra di acetato della cellulosa, PPS, resina allilica, costruente la plastica, PVC, alcool polivinilico, polistirolo, polipropilene, poliestere, poli formaldeide e stirene - copolimero ed etilene dell'acrilonitrile - copolimerizzazione del propilene.
Industria di protezione dell'ambiente: Fanghi di depurazione della PTA, acqua placcante del fango, fuliggine della caldaia, rifiuti farmaceutici, residui dello spreco del mulino di zucchero, residuo gastronomico dello spreco della fabbrica della polvere, cenere volatile del carbone.
Industria dell'alimentazione: il residuo della salsa di soia (offscum), l'alimentazione della base dell'osso (matrice), i grani del distillatore, talloni di derrate alimentari, il residuo della mela, la scorza d'arancia (pelle), la farina di soia, alimentazione dell'osso del pollo, pesce la farina, gli additivi alimentari, fango biologico.

Industria di derrate alimentari: amido, fava di cacao, niblet.

Industria chimica: Carbonato di sodio, fertilizzante composto di NPK, caolino, bentonite, nero di carbonio bianco, conductex, fosfogesso, floride del sodio di ossidazione, nitrade della calce, carbonato del magnesio, cianuro di sodio, calmogstrin, solfato di bario, annaline, carbonato di calcio, colorante, setaccio molecolare, saponina.

Le caratteristiche

1. Il consumo di calore di essiccatore della pagaia è basso: Nessun calore ha effettuato dall'aria a causa del riscaldamento indiretto; non c'è strato dell'isolamento termico con la parete esterna dell'essiccatore. Consuma 1,2 chilogrammi di vapore per evaporare 1kg dell'acqua per ad asciugare lo stato dei residui di materiale.

2. Basso costo da investire sull'essiccatore della lama: l'efficace volume dell'unità ha una grande superficie del trasferimento di calore, in modo dal tempo di lavorazione è accorciato. La dimensione dell'attrezzatura è ridotta, come notevolmente ridurrebbe lo spazio di costruzione della costruzione e di area.

3. La gamma di materiale da elaborare è ampia: Il materiale sensibile al calore ed i materiali da elaborare nell'ambito di temperatura elevata hanno potuto essere elaborati con i media di riscaldamento differenti. I media normali sono: vapore, petrolio termico, acqua calda ed acqua fredda. Ha potuto essere l'operazione in lotti o continua, ampiamente usata in molte aree.

4. L'inquinamento è più di meno: Senza applicarsi o trascinamento di aria, molto poco la polvere è trascinata, così meno materiale è persa. Il solvente evaporato è molto pochi, facile essere elaborato. Per il materiale che potrebbe causare l'inquinamento o il solvente da recuperare, potrebbe adottare la circolazione sigillata.

5. Il costo di operazione è basso: 1hour/day.operator è abbastanza per l'operazione normale. La velocità di mescolatura bassa e la struttura ragionevole, l'importo consumato è poche e la tassa di manutenzione è bassa.

6. Operazione costante: Le particelle materiali completamente contattano la superficie di trasferimento del calore, a causa dell'effetto di compressione e dimescolatura speciale della lama a forma di del cuneo. La pendenza (o differenza) della temperatura, l'umidità e il mixedness sono molto piccola nell'area assiale differente, in modo da assicurare la stabilità del processo.

7. Riscaldi indirettamente, materiale non può essere inquinato.

8. La velocità rotatoria dell'asse della pagaia è bassa, non distruggerà la forma e la proprietà del prodotto.

Diagramma di flusso
