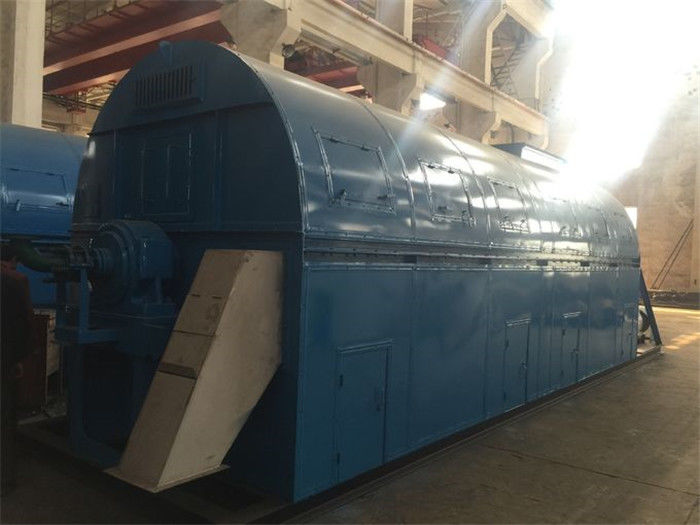

essiccatore di conduzione del pacco di metropolitana di 10kg/h 3.3m2 GZG

Descrizione di prodotto

Essiccatore del pacco di metropolitana

Descrizioni generali:

• L'essiccatore del pacco di metropolitana è basato sul modo della conduzione per asciugarsi. Il prodotto da riscaldare non direttamente e tubi riscaldati a vapore secchi dei soli contatti e vapore. I pacchi di metropolitana sono azionati per principio di controcorrente (cioè flussi del vapore nella direzione di fronte a t0 la direzione del flusso di materiale). Gli essiccatori del pacco di metropolitana sono progettati considerando le caratteristiche secche ed umide di flusso del prodotto, la tendenza di formazione della crosta del grumo e la sensibilità termica del materiale nella condizione asciutta.
• Nell'essiccatore del pacco di metropolitana i tubi sono sistemati in un modo circonferenziale sulla periferia interna delle coperture giranti. Questa intera assemblea di tubi e delle coperture è sostenuta sui pneumatici/rulli & è determinata attraverso l'azionamento adatto dell'ingranaggio. Il materiale bagnato dell'alimentazione è alimentato attraverso l'ugello materiale dell'entrata installato ad un'estremità della parete dell'essiccatore. Questa alimentazione bagnata è alimentata attraverso l'alimentatore di vite. Il materiale dell'alimentazione ha inondato sui tubi per mezzo delle lame di sollevamento che sono montate sulle coperture giranti. Il vapore entra nei tubi tramite il giunto rotante installato all'estremità materiale di scarico delle coperture. Il materiale ottiene secco & scaricato dai porti materiali di scarico sulle coperture. I vapori sono rimossi dall'estremità dell'alimentazione per mezzo della ventola di aspirazione dopo la separazione delle indennità nel filtro a ciclone. La disposizione di sigillatura adatta è fornita per impedire le perdite di fuga e del prodotto di aria.
• Il pacco di metropolitana è girato dentro l'alloggio isolato fisso. Il vapore è passato sebbene un'estremità del pacco di metropolitana per di secchezza e condensato sia rimossa dall'altra estremità. Il materiale bagnato dell'alimentazione da asciugare è inserito nell'alloggio fisso dell'essiccatore dall'ugello dell'alimentazione ad un'estremità. Il materiale ottiene alzato & inondato sui tubi per mezzo delle lame di sollevamento fornite sulla periferia del pacco di tubo. Il materiale ottiene secco dal trasferimento di calore della conduzione & è scaricato dall'altra estremità.

Parametri tecnici:

Dettagli del prodotto:

Caratteristiche dell'essiccatore del pacco di metropolitana di serie di GZG:

L'essiccatore del pacco di metropolitana di serie di GZG (essiccatore del pacco del tubo) è riscaldato indiretto, il tipo asciugatrice del contatto che può essere sia flusso parallelo che l'essiccazione di controcorrente. È estremamente economico e pratico. Fra tutti i tipi di asciugatrici, è il più basso nel suoi consumo di energia e consumo di calore. Evaporare un chilogrammo dell'acqua consuma soltanto 1,5 a vapore 2kg, soltanto 50% del consumo dell'essiccatore di fluidificazione. L'essiccamento dell'una polvere dell'erba fermentata tonnellata consuma 15kW/h, soltanto 25% confronta al letto fluido. Sia il consumo di energia elettrico che il consumo del vapore raggiungono il livello avanzato degli stessi prodotti gentili. I materiali con il contenuto idrico di alta marea possono essere asciugati, la flessibilità di secchezza è ampi. Il tempo d'essiccamento può essere regolato secondo il requisito della proprietà e dell'umidità dei materiali. Può essere servizio continuo di alta automazione, o dell'operazione intermittente per il processo tecnico speciale. La macchina ha meno accessori, processo tecnico compatto ed occupa una piccola zona, inoltre, è facile da installare.

Descrizione della struttura e del materiale dell'attrezzatura

• l'alimentazione ed il punto di scarico possono essere determinati il cliente o elaborando la richiesta.
• Il piano di succhiamento dell'aria della cima di uso del sistema di esaurimento, l'aria di scarico entrerà nel filtro a ciclone di depolverizzazione dall'aria (acquisto separato) sotto la pressione negativa e l'uscita di esaurimento dell'aria può assicurare che non ci sia polvere che è scaricata.
• Il cotone di conservazione termico esterno della roccia di uso &=50mm.
• Il cilindro basso della impacchettare-metropolitana utilizza il piatto di acciaio inossidabile di &=4mm, il cilindro superiore utilizza il piatto di acciaio inossidabile di &=3mm; la placca di diaframma usa l'acciaio inossidabile di &=3mm; il tubo di riscaldamento utilizza il tubo fendentesi del petrolio di GB9948/20#; il resto di cui acciaio al carbonio di uso.
• il giunto fra il tubo e la piastra tubiera utilizza il tubo di espansione per assicurare la forza del collegamento e per prolungare la longevità dell'operazione.

Descrizione generale su sicurezza

Nel caso della disfunzione o del guasto dell'attrezzatura, i provvedimenti cautelari necessari saranno approntati assicurarsi che le attrezzature ed i prodotti rimangano in uno stato sicuro. Fornisca le seguenti facilità per assicurare la sicurezza per il personale, i prodotti e le attrezzature:

A) Localizzazione del guasto e notifica adeguate dell'allarme

- Moltiplicatore di pressione per gas di funzionamento: l'attrezzatura non può avviarsi o l'atomizzatore non può spruzzare quando la pressione del gas è troppo bassa. (facoltativo)

- Moltiplicatore di pressione nel contenitore: quando la pressione positiva nel contenitore supera il valore stabilito, l'entrata e gli scarichi vicino a assicureranno automaticamente la sicurezza dell'operatore e della stanza. (facoltativo)

- Moltiplicatori di pressione per ogni airbag dell'attrezzatura (limitata al dispositivo di sigillamento dell'airbag se necessario): quando la pressione d'aria di ogni guarnizione dell'airbag dell'attrezzatura è troppo bassa o la perdita accade, l'attrezzatura non potrà avviarsi o allarmare o fermarsi. (facoltativo)

- Trasmettitore di tensione e della corrente: quando la corrente e la tensione sono troppo alte o troppo basse durante l'impiego delle attrezzature, l'operatore sarà comunicato per fermare la macchina per rilevazione o l'arresto automatico. (facoltativo)

B) Segnale di pericolo dell'ospite/insieme principale

- avvertimenti per tutte le superfici stabilite calde/principali.

- i segnali di pericolo sono indicati qui sotto:

- tutte le parti di rotazione saranno sigillate correttamente.

C) Il bottone dell'arresto di emergenza sarà situato in un'area accessibile all'operatore

- Il bottone per l'arresto di emergenza è messo sullo schermo dell'operazione dell'interfaccia uomo-macchina, che è facile da operare.

D) Il rumore 1m a partire dal dispositivo è inferiore al db 75.

- Dopo che la fonte di rumore è isolata, il rumore del dispositivo può essere di meno che 75db.

E) Metta un buon dispositivo al suolo ad ogni posto di isolamento dell'attrezzatura, in modo da eliminare meglio l'elettricità statica generata quando l'attrezzatura funziona.

F) Interruzione di corrente e recupero

- Nel caso di interruzione di corrente, per proteggere l'operatore, l'attrezzatura stessa ed il prodotto, l'attrezzatura è in uno stato di arresto.

- È necessario che l'intervento umano dovrebbe essere richiesto per ricominciare il potere e l'attrezzatura non possa funzionare automaticamente secondo le esigenze di GMP quando il potere è rifornito.

Applicazioni:

1. L'asciugatrice è adatta ad asciugare i materiali sfusi, per esempio: forma della polvere, della particella e della fetta senza grandi particelle.

2. Applicazione nell'industria chimica, nell'industria alimentare, nell'industria dell'alimentazione ed in altre industrie, per esempio: fabbrica dell'amido, fabbrica dell'alimentazione, fabbrica di lavorazione della carne, fabbrica del vino, fabbrica della birra ecc.

Caratteristiche di materiale

Diagramma di flusso:

1. entrata materiale

2. dispositivo di azionamento

3. connettore del vapore

4. coperture esteriori

5. apertura dello scarico

6. fondamento

7. l'elemento interno del tubo pasticcia

8. sbocco materiale

9. portagomma del vapore
