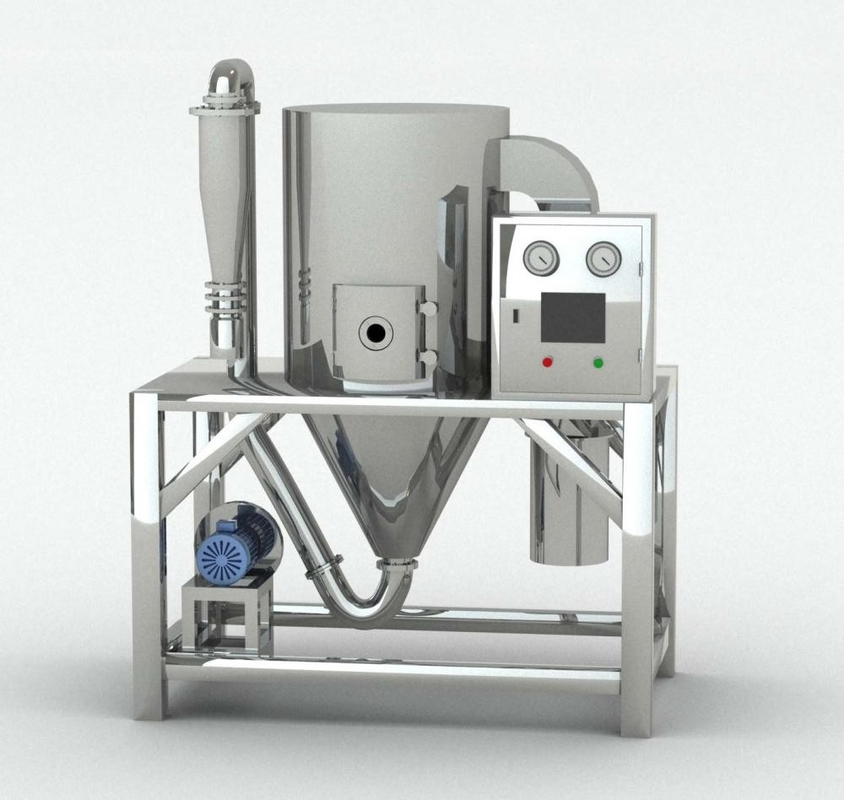

SUS304 Particle Fluidized Rotary Spray Dryer Essiccazione continua

Descrizione di prodotto

Atomizzatore orizzontale serie HSD

Breve introduzione

HSD SerieHorizzontaleSpregareDryerè diverso dall'atomizzatore verticale convenzionale.Il corpo della torre rettangolare giace a terra, la pistola dal lato del corpo della torre si alimenta, scaricando dall'altro lato.Il materiale può essere spruzzato con una pompa ad alta pressione e quindi completamente messo a contatto con l'aria calda che si trova sullo stesso lato.Essiccato in pochissimo tempo.Il prodotto finito cade sulla piastra inferiore della torre a causa della gravità e il materiale sulla piastra passa attraverso il raschiatore per entrare nella porta di ricezione.
Dopo l'essiccazione, il prodotto finito presenta buona fluidità, piccolo residuo, carico manuale, buona stabilità, granulometria uniforme e resa elevata.

Ampiamente usato nelle proteine ​​​​del tuorlo d'uovo, cellule del sangue, plasma, cibo, chimica e altre industrie.

Dettagli del prodotto

Caratteristiche

• Più granulometria media, maggiore resa, meno sprechi e meno perdite;
• Nessun gomito, elimina il fenomeno dell'intasamento del tubo;
• Il sistema ha una resistenza minore, potrebbe essere adottato un ventilatore a pressione inferiore con un consumo energetico inferiore;
• Lo spazio è compatto.Aeratore, ventilatore di scarico e riscaldatore possono essere posizionati sulla parte superiore della torre per ridurre l'area occupata.L'altezza dell'attrezzatura è ridotta di oltre la metà rispetto al tipo verticale.

Principi di funzionamento

Dopo che l'aria è stata filtrata dal filtro e riscaldata dal riscaldatore, entra nel distributore di aria calda che si trova all'interno

camera di essiccazione.Attraverso il distributore di aria calda, l'aria calda entrerà uniformemente nella camera di essiccazione.Al

allo stesso tempo, la pompa di alimentazione invierà il materiale liquido alla pistola a spruzzo a pressione (ugello).La materia liquida

sarà spruzzato in goccioline sottili.Rende molto l'area di contatto di materiale liquido e aria calda

più grande, l'umidità evapora rapidamente.In brevissimo tempo, il materiale liquido viene essiccato in polvere.Polvere

fa cadere l'asciugatrice dal basso verso il basso.La maggior parte dei prodotti viene ricevuta dalla trasmissione di raschiatore e coclea.

Meno polvere finissima andrà con il gas di coda nel collettore di polveri a sacco che si trova alla fine dell'asciugatura

Camera.La polvere e la polvere vengono raccolte dal trasportatore a coclea.Il gas di coda viene scaricato dal ventilatore.

Le caratteristiche di questa macchina sono:

1. La velocità di asciugatura è molto rapida
La superficie del materiale aumenta notevolmente dopo lo spruzzo a pressione e l'umidità del 90 ~ 95% può evaporare istantaneamente nell'aria ad alta temperatura.Occorrono solo da dieci secondi a dozzine di secondi per completare il tempo di asciugatura.
2. lo spazio è più piccolo
Rispetto all'essiccatore a spruzzo verticale, il modello adotta il metodo di alimentazione dell'ingresso orizzontale, l'altezza dell'attrezzatura è notevolmente ridotta e il dispositivo di rimozione della polvere non è progettato dal corpo diviso.La struttura è compatta e la disposizione è ragionevole.Pertanto, l'area è notevolmente ridotta, anche l'investimento per la costruzione della fabbrica e il carico dell'attrezzatura sono ridotti di conseguenza.
3. Prodotto di alta qualità
La struttura dell'attrezzatura è più semplice.Il tempo di asciugatura del prodotto è breve e viene raccolta la polvere grossolana e fine del prodotto.Può soddisfare tutti i tipi di indici di qualità, come la distribuzione delle dimensioni, la forma del prodotto, la qualità del prodotto, il colore, l'aroma, il gusto, l'attività biologica e il contenuto di umido del prodotto.
4. Funzionamento e pulizia facili.
Il modello è più semplice nel funzionamento, più alto nell'automazione e più basso nel tasso di fallimento.La pulizia interna dell'attrezzatura è conveniente e nessun angolo morto.Rispetto all'essiccatore verticale, la macchina non presenta pericoli nascosti di lavoro aereo dalla produzione, installazione, pulizia fino alla manutenzione.

PiantaconfigurazioneSe descrizione della struttura

Tipi di hmangiatore
A causa delle diverse fonti di calore utilizzate dalle utenze, solitamente si tratta di energia elettrica, vapore, fumi di gas naturale, carbone, petrolio e così via.Il controllo della forma del forno di riscaldo è diverso.Può essere selezionato in base ai requisiti dei prodotti e alle condizioni di vari luoghi.Per maggiori dettagli e le istruzioni operative di questo tipo, fare riferimento al manuale.

Tipi di riscaldatori convenzionali:

1).Stufa elettrica
2).Scambiatore di calore a vapore
3).Scambiatore di calore per il trasferimento di calore
4) combustione diretta o indiretta di gas naturale (o altri gas).
5).Combustione diretta/indiretta del carbone
6).Olio a combustione diretta/indiretta
7).Fumi

Attualmente, questa macchina adotta il trasferimento di calore a vapore, il riscaldamento elettrico e il riscaldamento diretto del gas naturale.

2. Filtro dell'aria
A seconda delle diverse esigenze, l'ingresso dell'aria del sistema è solitamente dotato di un filtro dell'aria.Ecco le scelte facoltative:
1).Filtro dell'aria ruvido
2).Filtro dell'aria a medio effetto
3).Filtro aria poco efficiente
4).Filtro ad alta efficienza
5).Filtro ad alta temperatura e ad alta efficienza

3. Distributore aria calda
L'aria calda entra nella camera di essiccazione orizzontalmente, l'aria calda e le goccioline effettuano scambi di calore e massa.Da un lato, favorire il contatto di gas e liquidi e rafforzare il processo di essiccazione.D'altra parte, per evitare che il muro di materiale semi bagnato si attacchi al muro.

4.Tipi di fpompa di alimentazione
Di seguito sono riportati i tipi di pompa di alimentazione dell'essiccatore a spruzzo a pressione:
1).Pompa a vite
2).Pompa ad ingranaggi
3).Pompa omogenea
4).Pompa a membrana (dispositivo stabilizzatore di supporto)
5).Pompa peristaltica ad alta pressione
6).Trasporto pneumatico

Pistola a pressione/ugello

Principali vantaggi:
1) Struttura semplice e basso costo
2) Manutenzione facile e montaggio conveniente
3) Rispetto al flusso d'aria e al tipo centrifugo, la potenza di atomizzazione è relativamente inferiore.

I principali svantaggi della pistola a spruzzo a pressione/ugellosono:
1) È necessario abbinare una pompa ad alta pressione.
2) Poiché il foro di spruzzatura è piccolo, deve essere filtrato efficacemente per evitare il blocco.
3) Il foglio spray è facilmente usurabile, per materiali di usura più grandi, il foglio spruzzato deve essere realizzato in materiale resistente all'usura.
4) Il materiale ad alta viscosità non viene atomizzato facilmente.

6. Camera di asciugatura
La camera di essiccazione è composta da guscio, telaio, corpo interno della botte e strato isolante.C'è un telaio tra il corpo della canna esterna e la canna interna che è riempita con cotone isolante termico da 100 mm.La progettazione di una camera di essiccazione di dimensioni ragionevoli può soddisfare la capacità di essiccazione riducendo il più possibile la viscosità della torre.L'ingresso e l'uscita dell'aria calda dell'essiccatoio sono rispettivamente dotati di una temperatura di misurazione della resistenza termica e l'indicatore di temperatura è installato sull'armadio elettrico.Per l'osservazione delle condizioni di spruzzo, la camera di essiccazione è dotata di una lampada illuminante e di una finestra di osservazione.Per essere conveniente per la pulizia, l'essiccatoio ha una porta di pulizia.

7. Separatore aria-solidi
In base ai requisiti delle caratteristiche del prodotto e ai requisiti ambientali dei vari materiali, l'essiccatore è dotato dei seguenti separatori aria-solidi.
1).Separatore a ciclone
2).Separatore diffuso
3).Filtro a sacco/casa del filtro/collettore di polvere
4).Scrubber a umido/o collettore di polveri a umido
5).Camera di decantazione
6).Precipitatore elettrostatico

Nota:

Lo scrubber a umido/collettore di polveri è suddiviso in scrubber a umido Venturi e collettore di polveri a spruzzo.Il collettore di polveri a sacchetto ha diverse scelte, come il tipo di sacchetto convenzionale, il sacchetto in tessuto laminato con pellicola, il sacchetto in tessuto resistente alle alte temperature, il sacchetto in tessuto antistatico e così via.
Attualmente, il comune dispositivo di separazione è un filtro a maniche.

8. Recuperatore di calore residuo
Dal gas di coda, il calore residuo viene riciclato e riutilizzato.Il gas di coda (temperatura 80-120) verrà riscaldato a 40-70 C attraverso i due scambi di calore indiretti del dispositivo, che possono ridurre notevolmente il consumo di energia dell'essiccatore e ridurre i costi operativi di circa il 10-20%

9. Il ventilatore centrifugo e il regolatore dell'aria
Il ventilatore centrifugo viene selezionato in base alla capacità della macchina.Il volume d'aria del ventilatore può essere regolato in base alla pressione della torre e alla temperatura di ingresso e uscita.Il modulo di regolazione può essere manuale e automatico e l'attuatore elettrico può essere completato automaticamente aumentando il dispositivo elettrico.

10. Comando quadro elettrico
Ecco alcuni tipi di controllo dell'essiccatore a spruzzo.Puoi sceglierlo in base ai requisiti del prodotto e alla precisione del controllo.
1).Controllo convenzionale
2).Controllo PLC (controllo touch screen)
3).Controllo DCS (controllo computerizzato)

Il funzionamento dell'intera macchina è controllato da un quadro elettrico di controllo.

I principali punti di controllo sono
1).Soffiatore
2).Ventilatore
3).Riscaldatore elettrico o bruciatore
4).Pompa di alimentazione, ecc.

Diagramma di flusso per atomizzatori orizzontali serie HSD

I principali parametri di regolazione sono
1).Temperatura dell'aria in ingresso
2).Temperatura di uscita dell'aria
3).Pressione interna
L'interblocco può essere impostato in base alla configurazione e alle esigenze, come l'interblocco del bruciatore e del ventilatore.

Nota: la quantità di evaporazione dell'acqua è correlata alle caratteristiche del materiale, al contenuto di solidi e alla temperatura dell'ingresso e dell'uscita dell'aria calda.
